FlowForm: Scalable Passive Metasurface Network for mmWave Coverage Expansion

TLDR

跟着 gemini 老师速通

(1) 研究背景与面临的挑战

  • 毫米波通信的局限性：

    • mmWave 网络虽然能提供数千兆的传输速率，但高频信号受到严重的路径损耗和障碍物遮挡影响，导致网络覆盖呈现斑块状（盲区多）

  • 现有技术的缺陷：

    • 传统解决方案, 如: 增加基站密度或使用主动中继器, 成本高昂且难以扩展
    • 新兴的 主动可重构智能表面（RIS, Reconfigurable Intelligent Surfaces） 虽然能实时调整波束，但需要主动控制信道、电源以及复杂的运行时协调机制，带来了显著的硬件和部署开销

  • 被动超表面的挑战：

    • 被动超表面 (Passive Metasurfaces) 成本极低且无需电源，但其反射波束模式在设计和制造时就已固定
    • 如何在大规模网络部署中协调这些固定波束的超表面以提供稳健的覆盖，是一个亟待解决的难题

(2) FLOWFORM 系统的核心创新

FLOWFORM 是一个利用被动超表面网络来扩展毫米波覆盖的系统，无需任何电源、控制电路或运行时协调

其核心创新在于提出了主次流层级拓扑 (Major-Minor Flow Topology)

  • 主流(Major flows):
    • 作为通信的"骨干网"，由高定向的反射链组成
    • 它利用近场聚焦（near-field focusing）技术在多个超表面之间传递信号，从而有效克服距离带来的路径损耗
  • 次流(Minor flows):
    • 负责广域覆盖，由超表面直接向目标接收区域发射宽角度的扇形波束 (fan beams)
    • 这不仅填补了主流留下的覆盖空白，还为目标位置提供了多样化的信号路径

(3) 分层优化与部署设计

由于需要联合优化超表面的放置位置和数千个单元的相位配置，这是一个具有指数级复杂度的混合离散-连续优化问题

研究团队提出了 分层优化框架 来解决这一问题:

  • 超表面抽象(Metasurface abstraction):
    • 将数千个相移元素的复杂参数空间降维，抽象为由极少数参数控制的物理波束表示形式
  • 主流设计:
    • 通过拓扑分析找出关键的覆盖瓶颈，并对中继链路进行近场波束聚焦优化
  • 次流设计:
    • 提出了一种“退火被动路由优化（APRO）”算法，通过梯度下降联合优化次流超表面的选择和波束配置，实现广域覆盖并最小化冗余
    • 这种分层方法将计算复杂度从指数级降低到了近似线性级

(4) 兼容性与动态环境适应性

  • 无缝兼容现有协议:
    • FLOWFORM 能够与标准毫米波网络协议（如 IEEE 802.11ad/ay）透明地协同工作，无需对收发器硬件或网络协议进行任何修改
  • 应对信道动态与用户移动:
    • 系统没有采用运行时的动态重构，而是通过“多样性感知的离线设计（diversity-aware design）”来处理移动性
    • 优化框架会在目标区域刻意构建多条 不同到达角 的强信号路径
    • 当用户移动或设备旋转时，标准无线电设备的波束扫描机制会自动在这些预设路径中切换，确保连接的稳健性
  • 减少多用户干扰:
    • 在多基站、多用户场景下，系统引入了感知干扰的优化目标，预先配置超表面模式以最大化空间复用（Spatial Sharing）的机会

(5) 实验实现与性能评估

  • 低成本硬件:
    • 系统使用了低成本的 3D 打印超表面，采用聚乳酸（PLA）基板和导电漆接地层，每个超表面单元（\(80\times 80\) 阵列）的制造成本仅约 2 美元
  • 显著的性能提升:
    • 研究团队在5个不同复杂度的室内环境进行了广泛测试。结果表明，与不使用超表面的基线相比，FLOWFORM 的平均链路吞吐量（速率）提升了高达 94%。网络覆盖面积扩大了高达 114%
  • 极高的性价比:
    • FLOWFORM 以比主动 RIS 方案低几个数量级的成本，实现了与之相媲美的网络覆盖性能
    • 并且在同等覆盖面积下，由于优化了空间复用，多基站多用户网络获得了额外 43% 的吞吐量增益

Introduction

(1) 研究背景与动机

  • 毫米波通信的困境： 毫米波（mmWave）能提供极高的传输速率，但容易受到严重的路径损耗和障碍物遮挡，导致网络覆盖出现大量盲区。传统的密集部署或主动中继方案成本高且难以大规模扩展。
  • 被动超表面的潜力与挑战：
    • 相比于需要电源和复杂控制协议的主动可重构智能表面（RIS）
    • 被动超表面可以通过 3D 打印低成本制造，且无需控制电路
    • 但它的挑战在于其反射波束在设计时就已固定，如何将其大规模组网以提供稳健的覆盖是一个亟待解决的难题

(2) FLOWFORM 系统的核心挑战与创新

为了通过协调的被动超表面网络有效扩展覆盖，系统解决了以下三大核心挑战:

  • 挑战一：被动超表面的网络拓扑设计

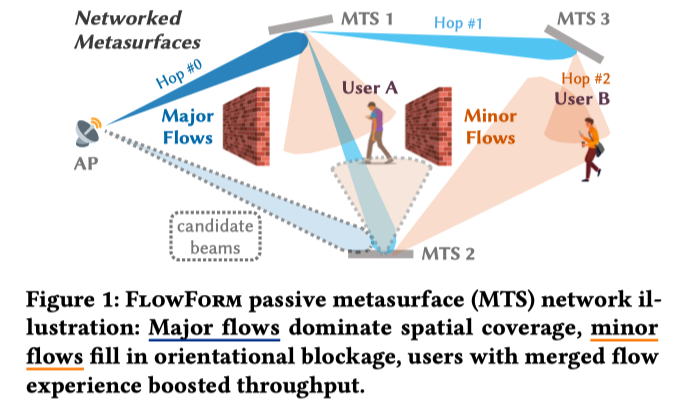

    • 由于被动超表面存在“增益与覆盖”的基本权衡，系统创新性地提出了主次流层级拓扑（Major-minor flow topology）
    • alt text
    • 主流(Major flows): 作为通信骨干. 采用高定向的窄波束，利用近场聚焦克服路径损耗，在超表面之间进行长距离信号中继
    • 次流(Minor flows): 负责广域覆盖与接入. 从超表面直接指向接收器，使用宽角度的扇形波束以提供广域覆盖，填补覆盖空白

  • 挑战二：放置与波束配置的可扩展优化

    • 联合决定超表面位置和数千个单元的配置具有指数级复杂度
    • 系统通过超表面抽象（降维）和分层优化框架（先优化主流识别瓶颈，再通过退火被动路由优化算法设计次流）将问题简化，使复杂度降至近似线性

  • 挑战三：无需重构即可应对环境动态与干扰

    • 为了在静态超表面网络中应对用户移动和干扰，系统采用了多样性感知设计（diversity-aware design）
    • 系统在目标区域预先构建多条到达路径，利用标准无线电设备现有的波束扫描机制动态选择最佳路径
      • 实现与标准协议的透明无缝集成，并优化了空间复用

后面都不太看得懂了. 术业有专攻, 先这样吧...
