Dissecting and Streamlining the Interactive Loop of Mobile Cloud Gaming

(1) 研究背景与核心发现

• 高交互延迟痛点：

  • 移动云游戏（MCG）的交互延迟（从用户输入操作到屏幕显示响应的时间）过高
  • 测量显示即使在良好的网络条件下，主流 MCG 平台的交互延迟也高达 112 至 403 毫秒，难以满足流畅体验所需的 100 毫秒以下的标准

• 网络并非唯一瓶颈：

  • 大规模测量发现，网络延迟平均仅占交互延迟的 17%
  • 在排除网络因素后，MCG 的非网络延迟最低仍有 104 毫秒，比主机云游戏（CCG）高出 46%
  • 这意味着: 云端移动操作系统的复杂虚拟化和图形处理逻辑才是主要瓶颈

(2) 根因剖析 (VSync 机制)

• 16个阶段的交互循环：研究团队与商业 MCG 平台 X-MCG 合作，首次将其端到端交互循环深度拆解为 16 个处理阶段
• VSync 成为最大开销：
  • 导致过度交互延迟的关键原因是 Android 图形管线中的垂直同步（VSync）机制
  • 在云游戏场景中，一个游戏帧在生产与消费过程中会触发多达 5 次 VSync 事件，产生高达 83 毫秒的额外延迟
• 功能冗余：
  • VSync 原本用于移动设备上防止画面撕裂，但在云端环境中，专门用于追加系统 UI 的图层合成（Layer Composition）和虚拟显示（Virtual Display）所对应的 VSync2 和 VSync3 对于纯粹的游戏画面渲染而言是不必要的

(3) 核心解决方案：LoopTailor 系统

为彻底解决这一问题，作者设计了端到端 VSync 调节器 LoopTailor，其包含两个核心组件:

• 游戏帧拦截器（Game Frame Interceptor, GFI）:

  • 该模块打破了访客系统（Guest OS）与宿主机虚拟 GPU 之间的界限，在云端图形管线中以极低的拷贝开销“就地”提取游戏帧
  • 并直接转发给视频编码器，从而成功绕过了不必要的 VSync2 和 VSync3 事件

• 远程 VSync 协调器（Remote VSync Coordinator, RVC）:

  • 由于客户端系统的 VSync5 无法被云端控制，RVC 利用层次化时间序列预测（Hierarchical Latency Prediction）提前预测多阶段（渲染、编码、网络、解码）的延迟情况
  • 基于预测结果，系统协同对齐剩余的 VSync 事件: 主动推迟云端 VSync1，并解耦视频编码的 VSync4，确保云端生成的游戏帧能够精准赶上客户端的显示时机

Tip

学学人家是如何讲 "砍 VSync2 和 VSync3 事件" 的

Introduction

重点学习一下 VSync 的背景知识

论文 Introduction（引言）部分系统地阐述了研究动机、发现的核心问题以及提出的优化方案。以下是该部分的核心内容概括：

(1) Motivation

• 移动云游戏 (MCG) 要提供流畅体验，其交互延迟需控制在 100 毫秒以内

  • 然而，通过对 8 个主流平台的测量发现，当前 MCG 的表现并不理想，最低交互延迟高达 112 毫秒

• 出乎意料的是，网络延迟平均仅占交互延迟的 17%

  • 实际上，极微小的网络抖动（小于 2 毫秒）经常会引发“蝴蝶效应”，导致交互延迟出现 10 毫秒以上的剧烈波动

(2) Root Cause Analysis

为了探究延迟原因，研究团队与商业平台 X-MCG 合作，深入追踪了游戏帧的数据流向: 结果表明，云端图形管线中的垂直同步（VSync）机制是产生高延迟的核心元凶，其影响甚至超过了游戏渲染本身

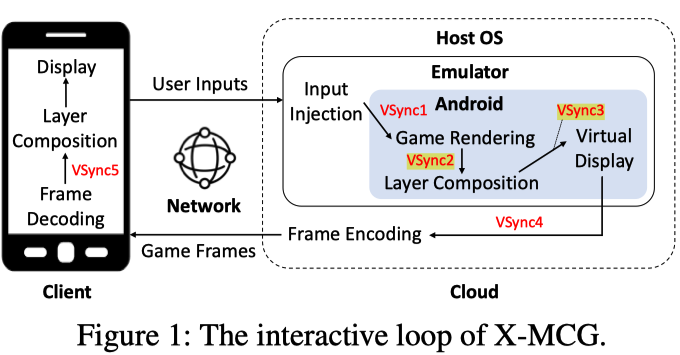

如图展示了 X-MCG 原始的交互循环，在现有的处理管线中，一个游戏帧会经历多达 5 次 VSync 事件：

这会产生高达 83 毫秒的额外等待延迟 。因为 VSync 具有周期性，所以微小的网络抖动很容易导致后续错失 VSync 窗口，进而造成巨大的延迟波动

(3) 优化方案：LoopTailor

为了消除冗余的 VSync 开销，作者设计了一个端到端的 VSync 调节系统——LoopTailor

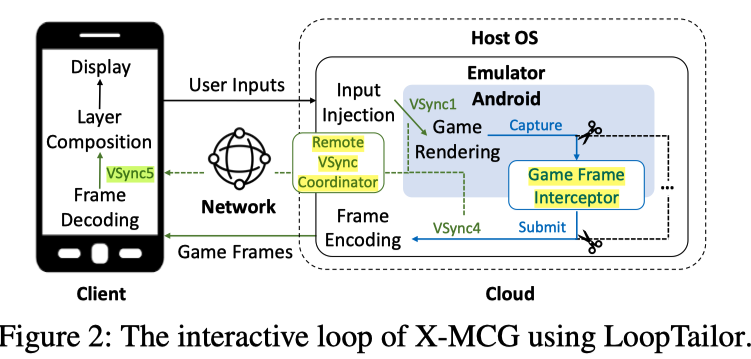

如图展示了应用 LoopTailor 后的交互循环，它通过两个核心模块简化了处理流程:

• 游戏帧拦截器 (Game Frame Interceptor):

  • 它打破了虚拟机与宿主机虚拟 GPU 的边界，就地提取游戏帧并发送给编码器，从而绕过了云端多余的 VSync2 和 VSync3 事件

• 远程 VSync 协调器 (Remote VSync Coordinator):

  • 它通过层次化预测机制准确预估多阶段的延迟，并主动协调云端与客户端之间剩余的 VSync 时机，将客户端错失帧的概率降至极低

我学到了什么

(1) 熟悉一下 Android 云游戏背景 MCG

(2) 了解其中的 VSync 机制

(3) 本文写作功底了得!

尤其体现在 "本质就是把 VSync2 和 VSync3 Bypass掉", 但是写出了很强的高级感

(4) 梳理本文写作逻辑. 值得学习:

Introduction:

• Background and Motivation: 背景/问题/重要性
  • 尽管带宽等条件已满足，但由于云端处理与虚拟化带来的复杂性，当前 MCG 的交互延迟普遍无法达标
• Measurement Findings: 定量实验
  • 延迟的瓶颈根本不在网络
  • 极小的网络抖动会引发巨大的延迟灾难
  • 画面简单的 2D 游戏延迟反倒可能高于 3D 游戏
• Root Cause Analysis: 归因+逻辑收敛
  • 高延迟与波动的深层根源并不是渲染性能本身，而是 Android 图形管线中不适应云端环境的 VSync（垂直同步）机制
  • 单帧多达 5 次的 VSync 带来了冗长且不确定的等待开销
• Optimization: 我们提出机制的"聪明点"
  • 简述 LoopTailer 核心
• Evaluation & Contributions

Full Paper:

• Ch2: Measurement Study in the Wild
  • 背景+问题
  • 定量分析
• Ch3: Diagnosing the Undesirable Interactive Latency of MCG
  • 定量分析
  • Root Cause Analysis
• Ch4: System Design
  • LoopTailor Overview
  • Game Frame Interceptor (GFI)
  • Remote VSync Coordinator (RVC)
• Ch5: Evaluation
  • Experimental Setup
  • Overall Performance: 系统是否达到了最终目标?
  • Contributions of Individual Modules: 消融实验
  • Micro-benchmarks: 参数层面, 测试系统的边界与鲁棒性
• Ch6: Discussion
  • Generalizability: 普适性! 这不是 X-MCG 平台特有的问题!
  • Application scope: 客观界定'应用范围'
  • 预判审稿人/读者的质疑，进行防御性论证
