A Modern Multi-Core Processor

Part 1

这节课系统梳理了一下三种最基础的 “并行设计”, 可能是要为下一讲的 超线程 之类的做铺垫, 总之特别特别重要

按顺序提出了这三种设计:

1. Superscalar Processor: 超标量处理器
2. SIMD: 单指令流-多数据流
3. Multi-core: 多核设计

Tip

注意这三者并不是相互对立的, 而是完全独立于彼此的, 因此在真正的系统设计中, 三者是统一在一起的

此外, 这节课还系统复习了 cache / 条件执行(分支预测) 等知识, 但笔者比较熟悉, 故不再浪费笔墨...

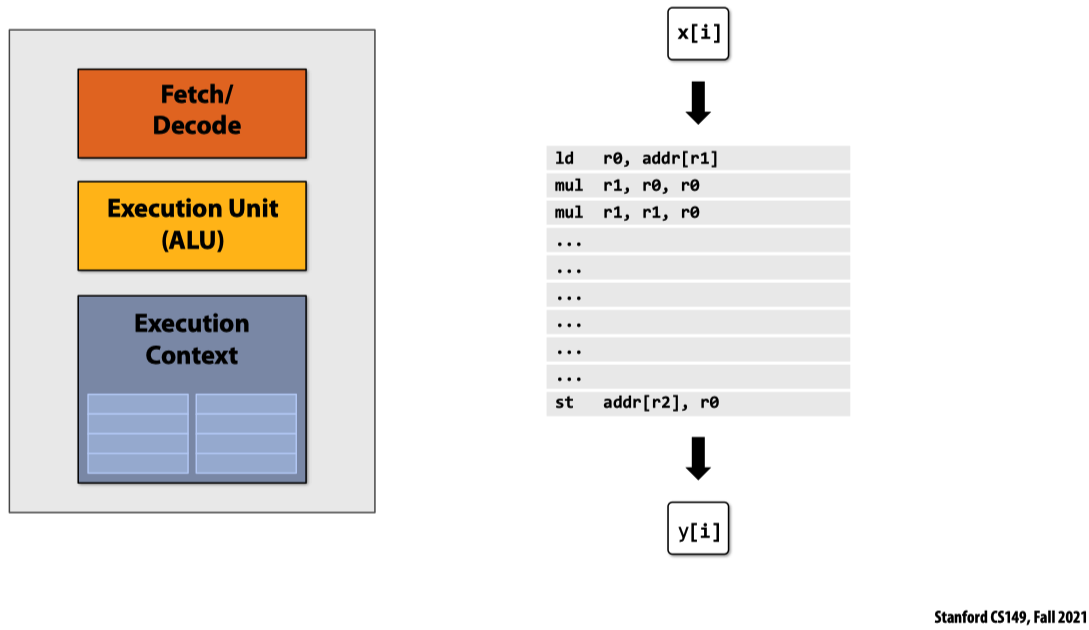

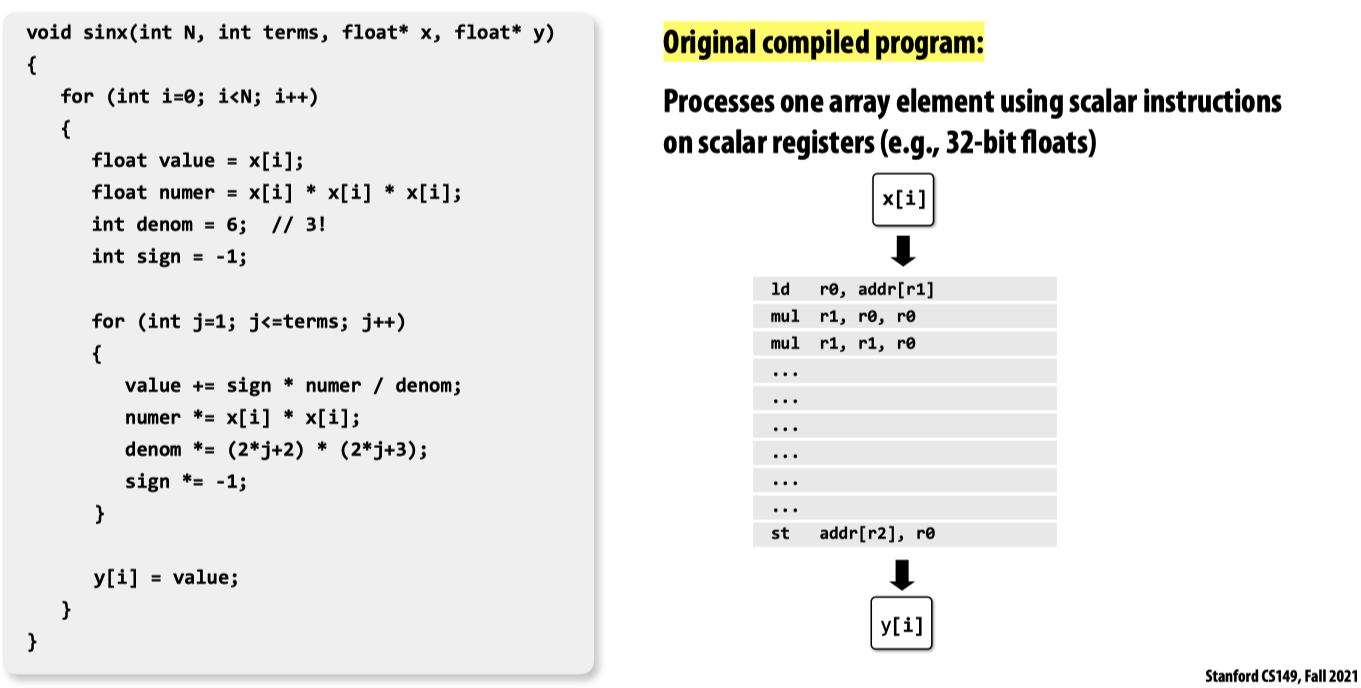

Baseline: A very simple processor

executes one instruction per clock

特征概括:

instruction flow num	fetch/decode num	exec unit num	core
1	mul	mul	on one core

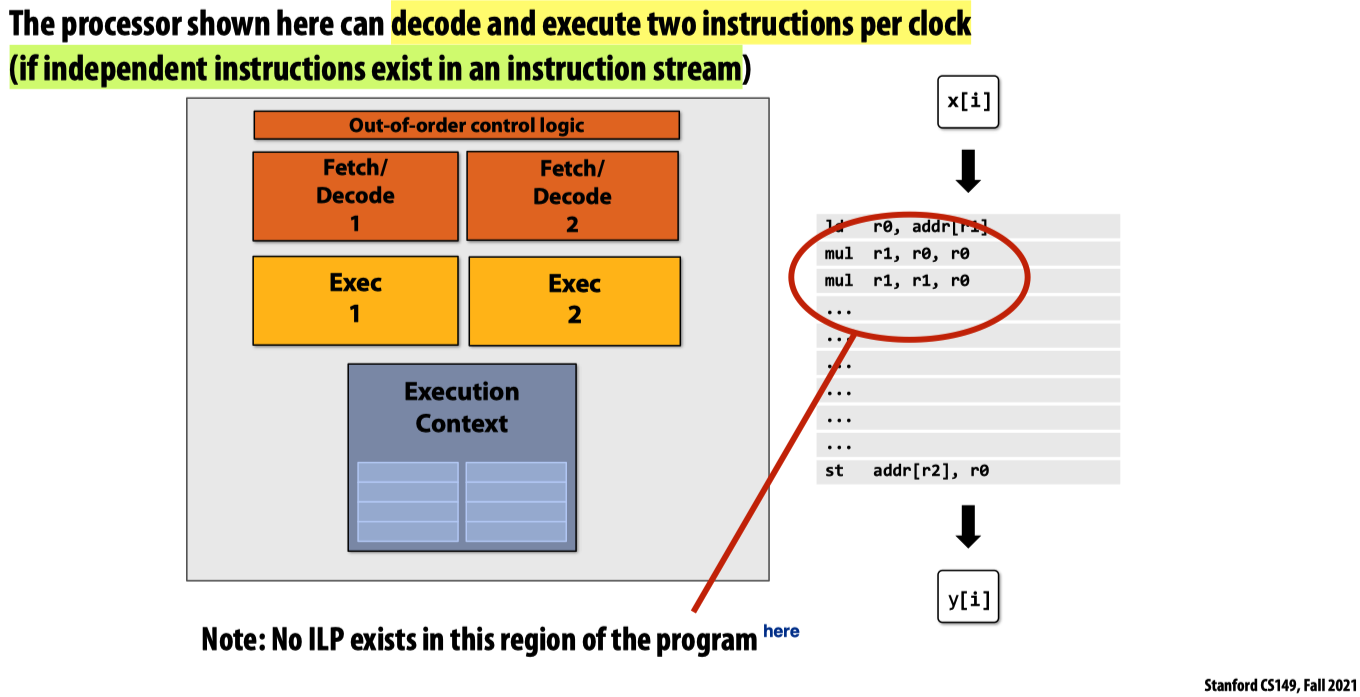

Superscalar Processor

(1) 硬件更新:

• 多个 Fetch/Decode Data
• 多个 Exec Unit

效果: 如果ILP满足要求的话 (某些指令之间不存在依赖关系), 可以自动并行输入指令, 并执行它们

(2) 注意: 依旧是 一条 输入的指令流

(3) 特征概括:

instruction flow num	fetch/decode num	exec unit num	core	program cmp. baseline
1	mul	mul	on one core	no diff

Warning

注意这里的并行是“潜在的/有可能的”, 并不一定会完全做到, 因为触发这个并行的前提条件是 "ILP满足要求"

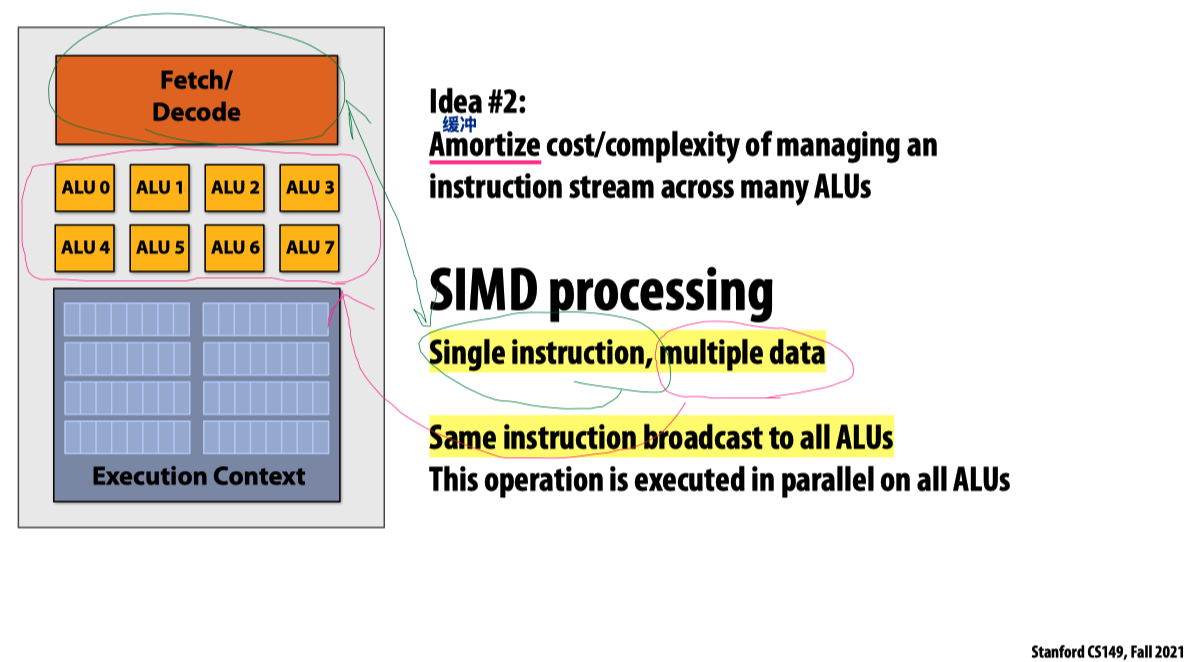

SIMD

(1) 硬件更新:

• 多个 Exec Unit

效果: 在上层高级语言代码明确指定的情况下, 向量化执行, 起到并行的效果

(2) 注意: 依旧是 一条 输入的指令流, 同一条指令同时广播到所有的ALU上

(3) 特征概括:

instruction flow num	fetch/decode num	exec unit num	core	program cmp. baseline
1	1	mul	on one core	vectorized

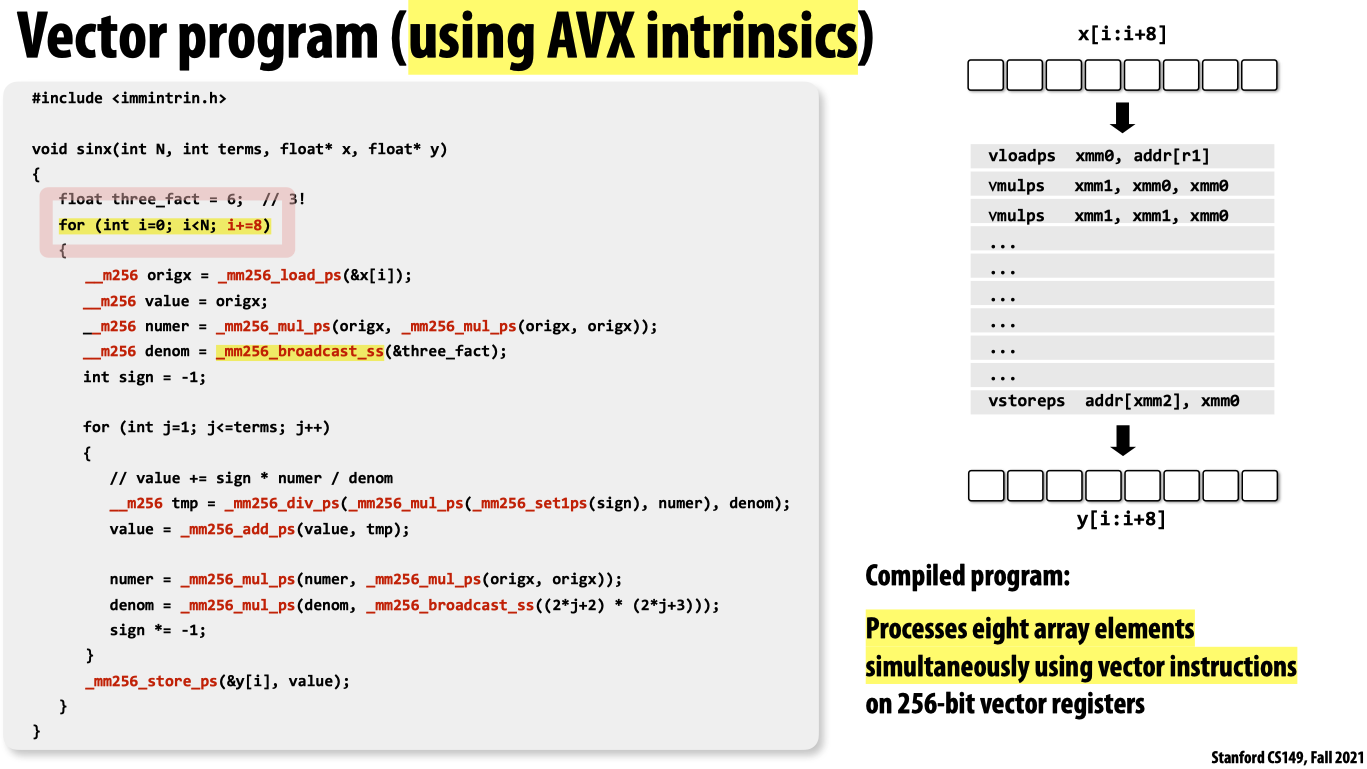

(4) 代码的具体改动 (体现向量化):

Multi-core

Motivation:

Rather than use transistors to increase sophistication of processor logic that accelerates a single instruction stream (e.g., out-of-order and speculative operations in Superscalar Processor).

Use increasing transistor count to add more cores to the processor!!!

(1) 硬件更新:

格局打开, 前面两个都是在说“一个core上的机制”, 我们直接放眼“multi-core”能够做些什么

(2) 注意: 对于处理器上的任一个core, 依旧是 一条 输入的指令流

(3) 特征概括:

instruction flow num	fetch/decode num	exec unit num	core	program cmp. baseline
1	each core has one ins flow	TBD	multi core	using c++ threads

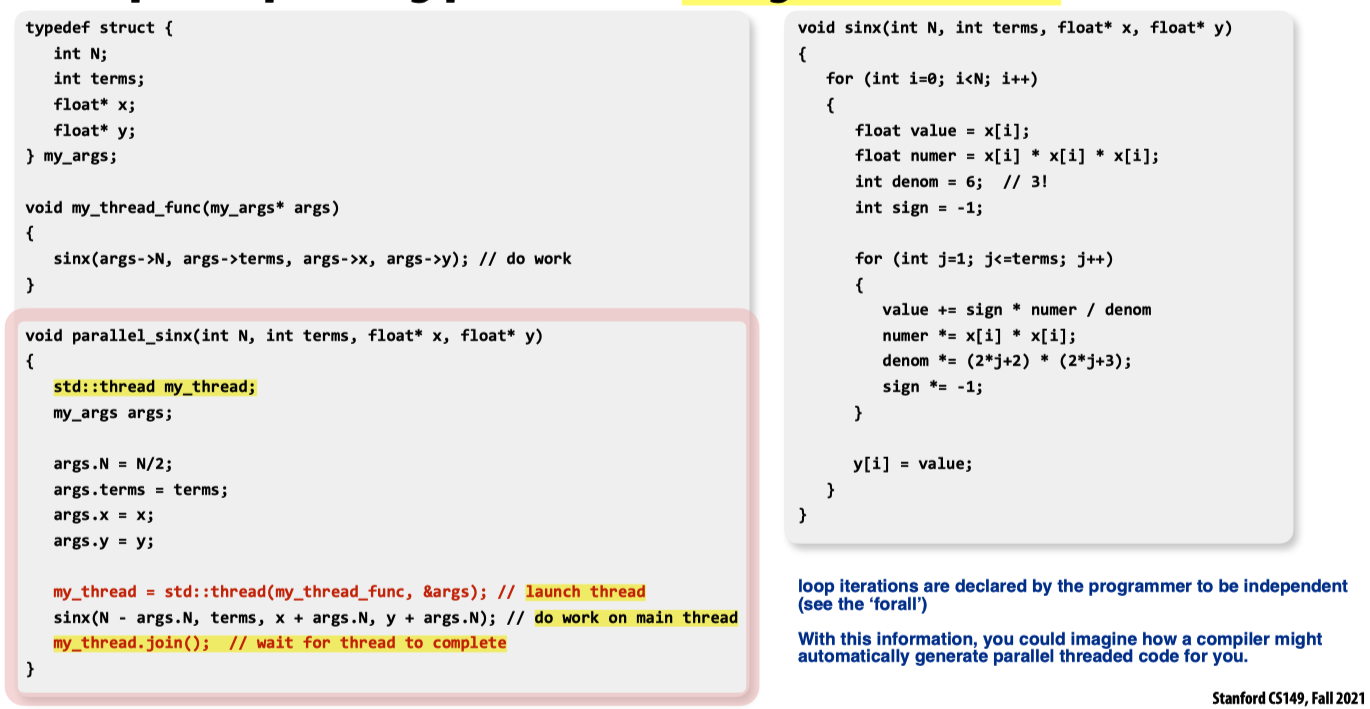

(4) 代码的具体改动 (体现分线程):

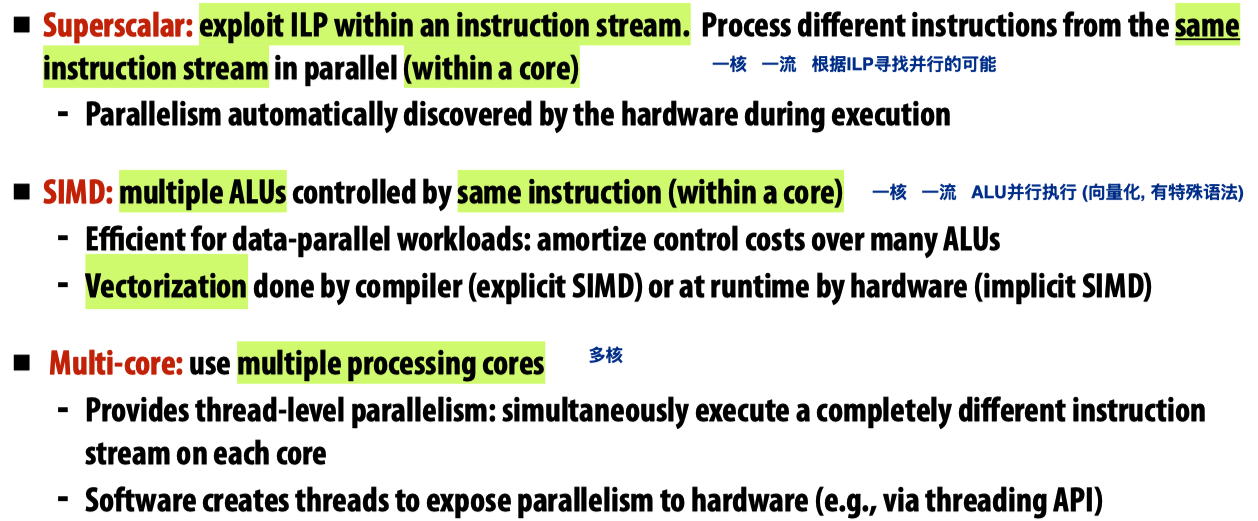

TL; DR

三种模式的异同对比

Misc

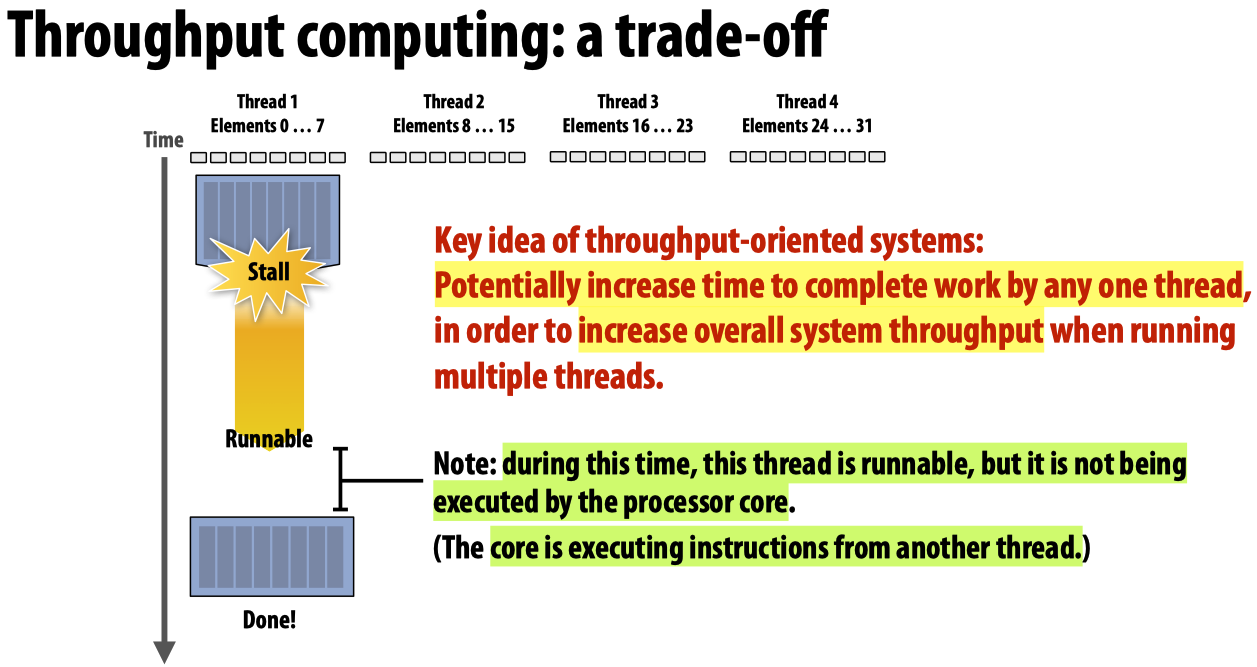

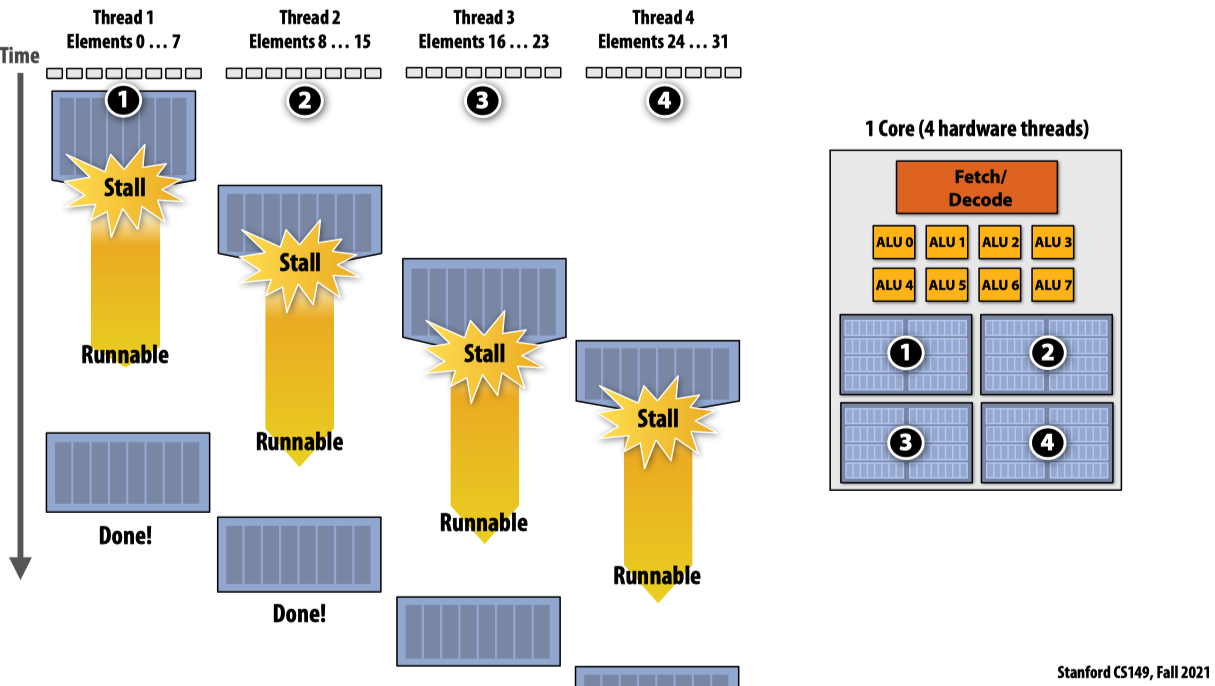

Hiding stalls with multi-threading

核心idea: 反正当前这个还要很长时间, 不妨先调转枪头去做别的

带来一些开销:

“coherent execution && divergent execution

1. coherent execution: 一致性执行
   1. def: 有一些相同的指令反复执行 (Property of a program where the same instruction sequence applies to many data elements)
   2. 对SIMD的efficiency很重要, 因为 vectorized input 需要同质化执行
   3. 对multi-core无所谓, 因为不同core上的指令输入流完全不同, 本身就是异质的
2. divergent execution: 异质化执行
   1. def: A lack of instruction stream coherence

Part 2

这一部分紧承上面讲过的内容，重点放在超线程、hybrid design、throughput && bandwidth

Bandwidth Matters

重要观点: 更多时候, 一个架构的throughput并不是由latency之类限制的, 而是被memory bandwidth限制

This computation is bandwidth limited!

If processors request data at too high a rate, the memory system cannot keep up.

Overcoming bandwidth limits is often the most important challenge facing software developers targeting modern throughput-optimized systems.

大杂烩

这里最适合作为上述所有概念的检验了, 建议每个图都对着看看这四个指标的体现是什么:

• superscalar execution
• SIMD execution
• multi-core execution
• hardware multi-threading

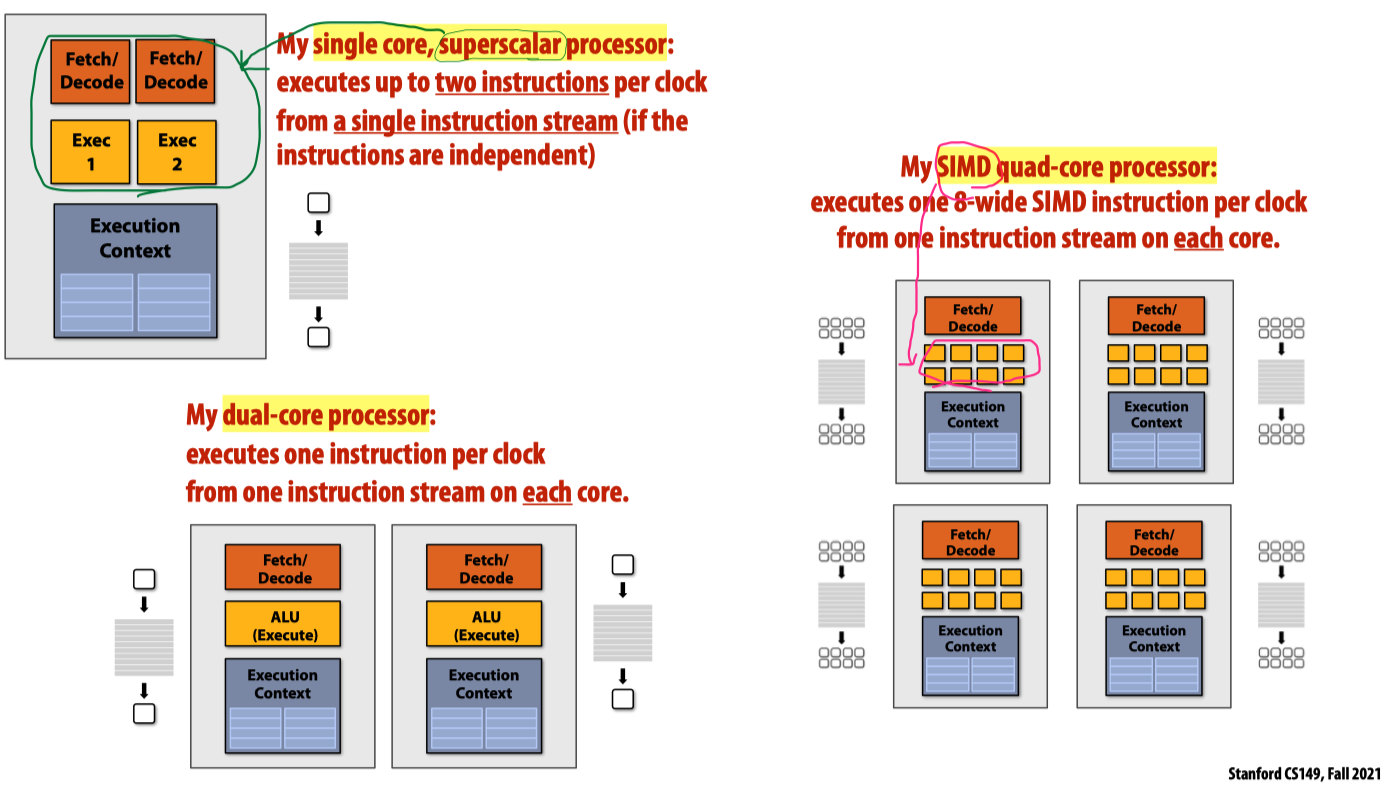

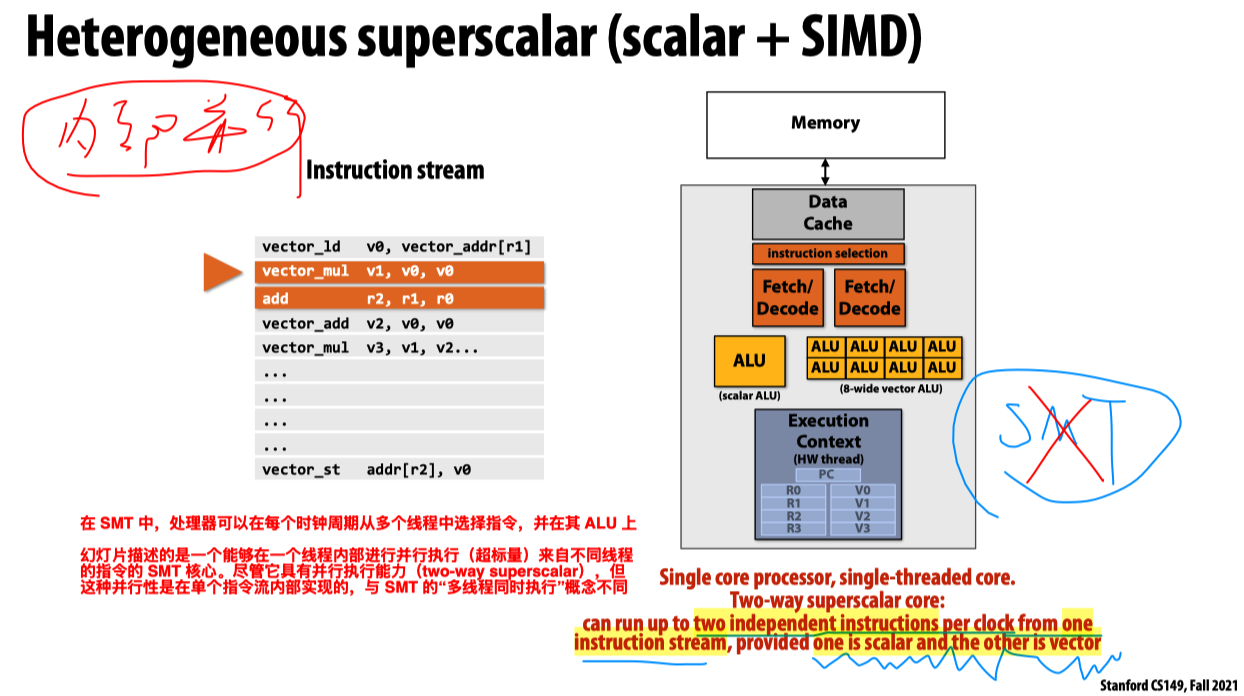

scalar + SIMD (一个core的内部并行)

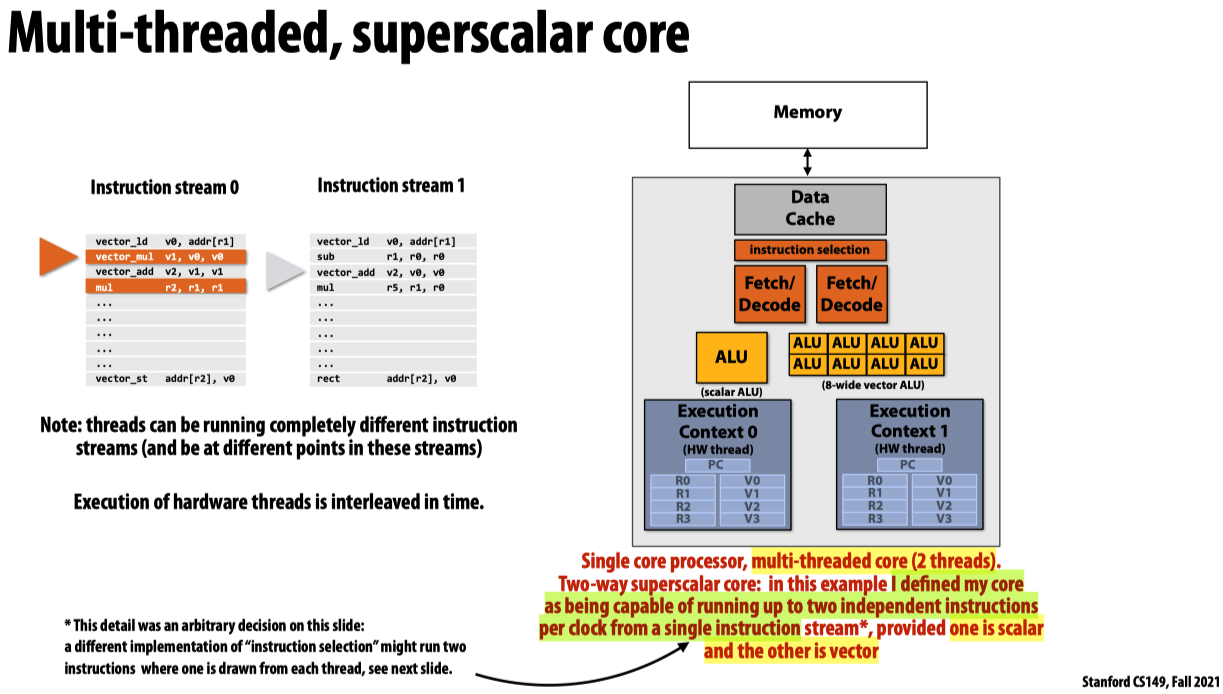

Multi-threaded + scalar (一个core的内部并行)

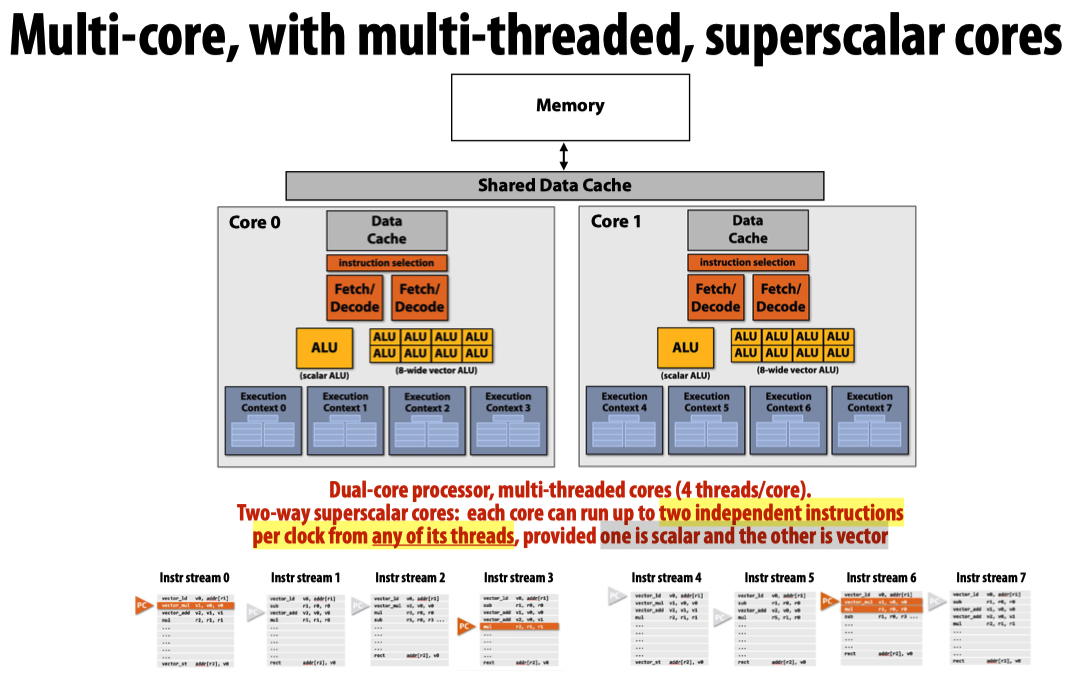

Multi-core + multi-threaded + superscalar cores (内部并行 + 外部/多核并行)

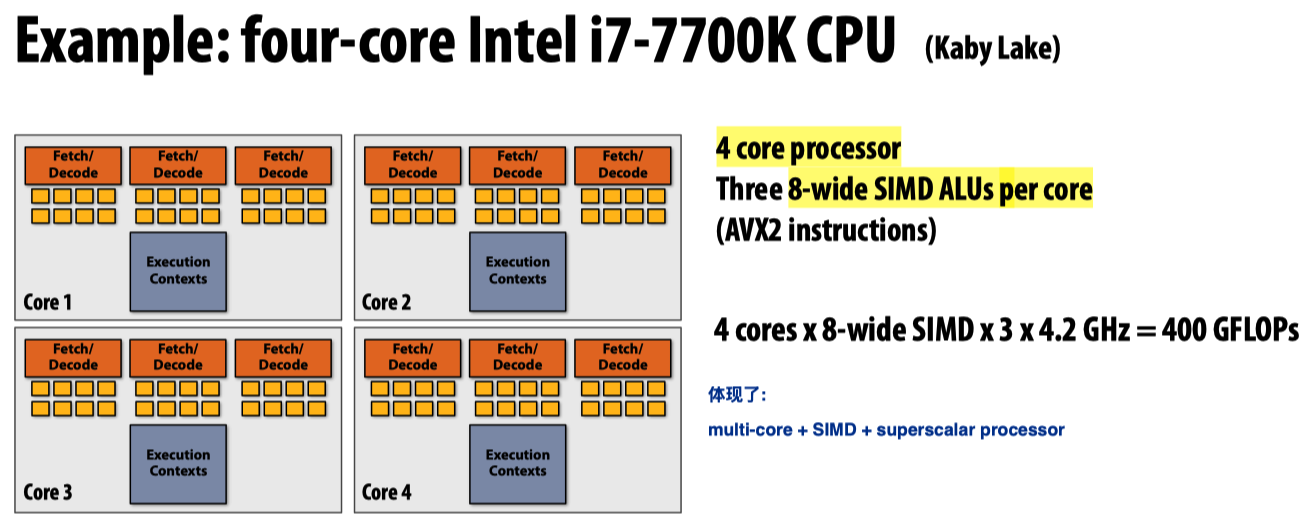

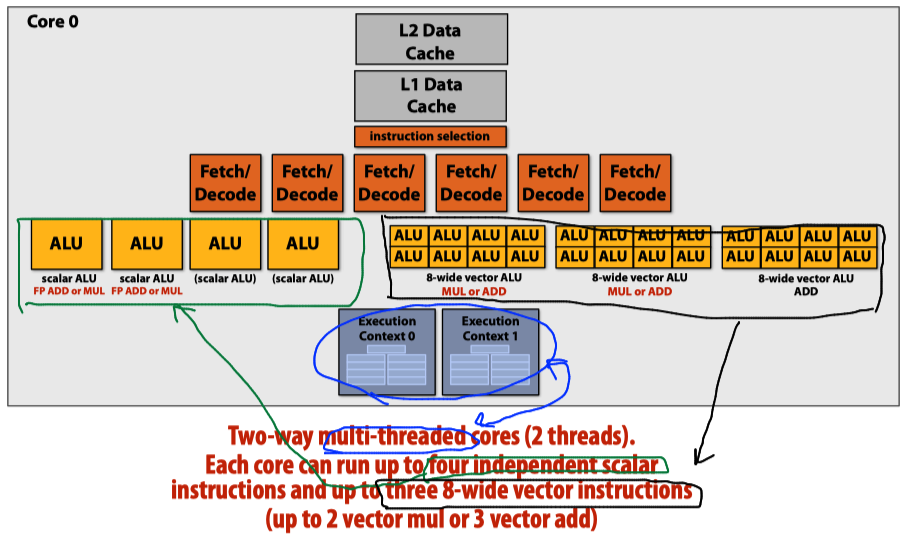

实例: Intel Skylake/Kaby Lake core
