Withhold Scheduling In Umbra

In scheduling the transfer of satellite data to ground stations and then to the cloud, the key decisions that a withhold scheduling algorithm needs to make are: (a) Should a satellite withhold any data during a given contact? and (b) (if yes) How much data should it withhold? The decisions depend on the following factors:

在规划卫星数据向地面站及云端传输的调度时，一个暂缓调度算法 (withhold scheduling algorithm) 需要做出以下关键决策：

(a) 在某次特定接触中，卫星是否应暂缓 (withhold) 传输任何数据？

(b)（如果暂缓）应暂缓多少数据？

这些决策取决于以下因素：

• Orbital Motion of Satellites: This defines feasibility, quality, and duration of contact with ground stations in the future. One important factor is the predictable orbital motion of each satellite, i.e., the sequence and timing of ground station contacts are known. However link quality may vary—if it is going to be weak in the future, it may not be optimal to withhold a large amount of data.

卫星的轨道运动 (Orbital Motion of Satellites)

这决定了未来与地面站建立通信链路的可行性、质量和持续时间。一个重要因素是每颗卫星轨道运动的可预测性，即与地面站接触的顺序和时序是已知的。然而，链路质量 (link quality) 可能会变化——如果未来的链路质量预估较差，那么暂缓大量数据可能并非最优选择。

• Contention for Ground Station Time: Ground stations are typically fewer (10s) than the number of satellites (100s). Thus multiple satellites may contend for the same ground station. Each ground station may have multiple antennas, but only one antenna can talk to a satellite at a time, and vice-versa, i.e., a one-to-one mapping.

地面站时间的竞争 (Contention for Ground Station Time)

地面站的数量（数十个）通常远少于卫星的数量（数百个）。因此，多颗卫星可能会竞争同一个地面站的通信时间。每个地面站可能拥有多根天线，但任一时刻，一根天线只能与一颗卫星通信，反之亦然，即形成一种一对一的映射关系。

• Traffic Pattern Evolution at Ground Stations: Queue sizes evolve over time at different ground stations. For instance, if several satellites decide to withhold data at a given ground station, this ground station may become idle, while subsequent ground stations build long queues.

地面站流量模式的演变 (Traffic Pattern Evolution at Ground Stations)

不同地面站的队列长度 (queue sizes) 会随时间演变。例如，如果多颗卫星决定在与某个特定地面站通信时暂缓数据传输，该地面站可能会因此变得空闲 (idle)，而其后的地面站则可能因数据积压而形成长队列 (build long queues)。

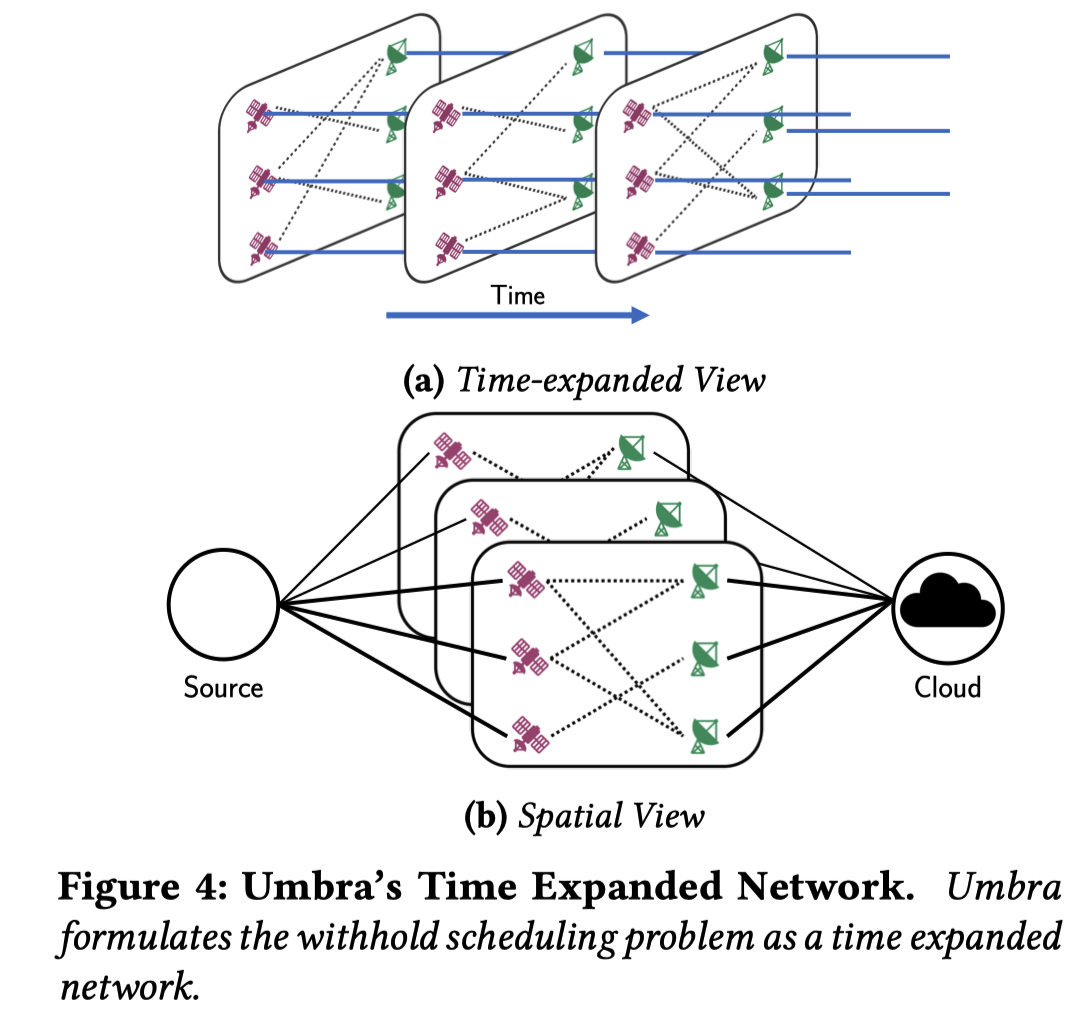

3.1 Time Expanded Network Formulation

这部分是算法的建模核心，它巧妙地将一个复杂的、随时间动态变化的调度问题，转化为了一个静态的、可以用图论解决的问题。

核心思想：

作者没有孤立地看待每个时间点的决策，而是构建了一个名为 “时间扩展网络” (Time-Expanded Network, TEN) 的全景图。你可以把它想象成一张时空地图：

1. 地图上的点 (Nodes)：地图上的点不仅仅是卫星和地面站，而是“在特定时间的卫星”和“在特定时间的地面站”。比如，“卫星A在1点钟的状态”是一个点，“卫星A在2点钟的状态”是另一个点。
2. 地图上的连接线 (Edges)：
   • “下载线” (Downlink Edges)：在同一时间片内，连接卫星和地面站的线，代表此刻可以进行数据传输。这条线的“粗细”（容量）由当时的信号质量决定。
   • “等待线” (Holdover Edges)：连接 同一个卫星 在相邻两个时间点（比如1点和2点）的线。这条线的核心作用就是 “暂存/保留 (withhold)” 。如果数据通过这条线，就意味着卫星决定“这批数据我先不传，留到下个时间点再说”。

通过这种方式，复杂的调度决策（传不传？传多少？传给谁？）就变成了在这张巨大的时空地图上，寻找一条从“数据源头 (Source)”到“云端终点 (Cloud)”的最优路径和流量分配问题。

通俗概括: 算法首先不急于做决定，而是高瞻远瞩地绘制了一幅包含所有可能性（什么时间、和谁连接、是下载还是等待）的完整作战地图。

3.2 Scheduling Algorithm

这部分是算法的 求解核心，它将复杂的优化问题拆解为两个更易于处理的步骤，体现了从局部最优到全局最优的递进思想。

核心思想：

面对上面构建的复杂“时空地图”，算法采用“两步走”策略来找到最佳方案：

1. 第一阶段：局部最优匹配 (Matching Satellite-Ground Station Pairs)

   • 任务： 在每一个独立的时间点，解决“谁该和谁通话”的问题。
   • 方法： 将每个时间切片看作一个独立的“二分图匹配”问题。就像一个高效的“相亲调度员”，它在每个时刻为卫星和地面站进行最优配对，确保此刻的连接组合潜力最大。这里的“最优”考虑了卫星上现有的数据量和链路带宽。
   • 产出： 一系列“时刻 t，卫星 A 连接地面站 X”这样的硬性连接方案。那些没有被选中的连接可能就被暂时排除了。

2. 第二阶段：全局最大流规划 (Maximum Flow Across Time)

   • 任务： 在已经确定的连接关系上，决定“具体传多少数据”以及“何时暂存数据”。
   • 方法： 在整个时间扩展网络（所有时间点）上求解一个“最大流”问题。这就像一个全局的物流系统调度官，它的目标是让从“数据源”流向“云端”的总流量最大化。

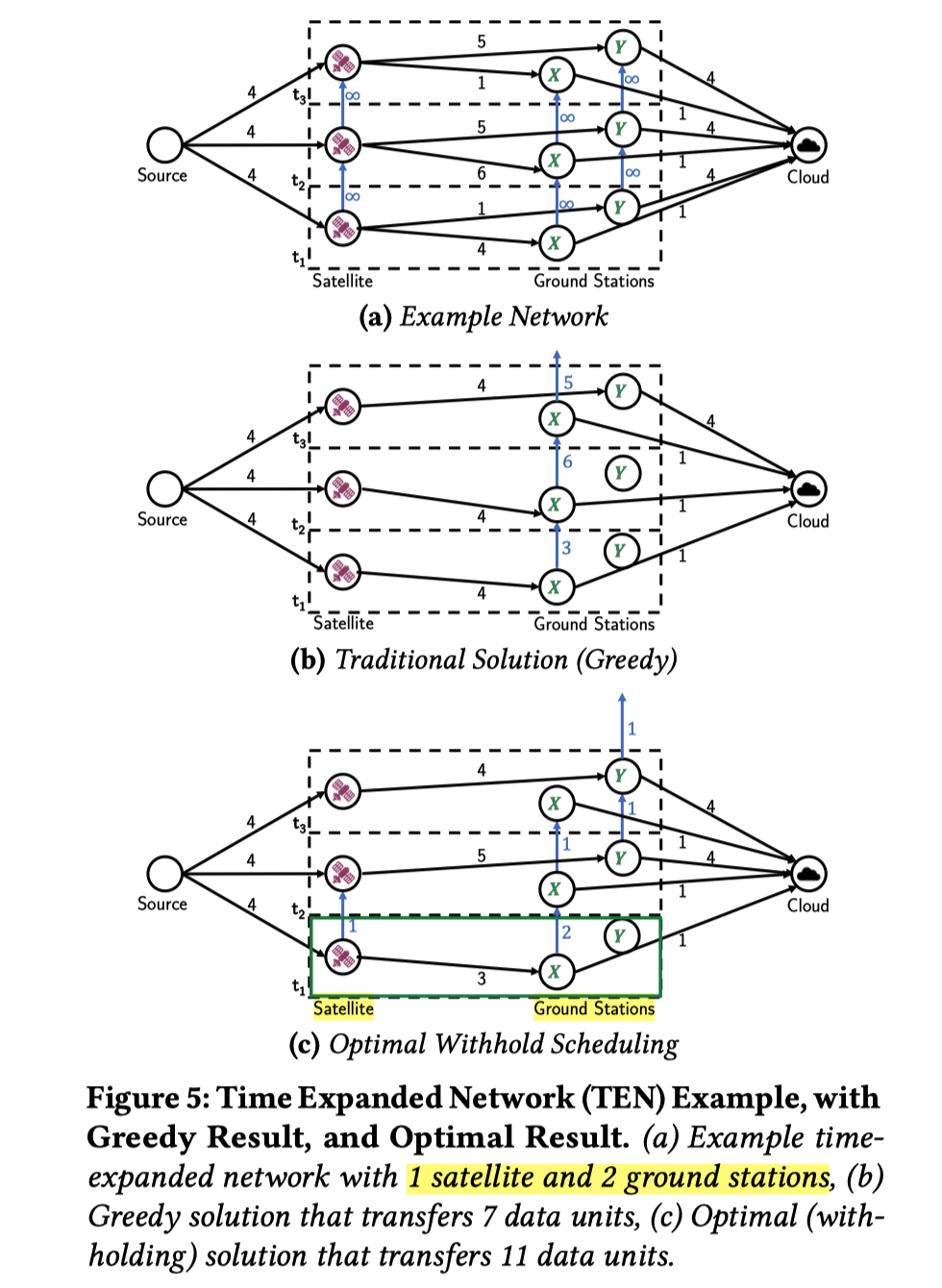

   • 关键决策： 在这个阶段，算法会权衡“立刻下载”和“等待时机”的利弊。如果当前配对的地面站A虽然能连，但它后面的上云链路（Backhaul）很拥堵，算法可能会决定只传少量数据，甚至不传，让大部分数据走“等待线”（Holdover Edge），留到下一个时间点，等待连接一个上云链路更通畅的地面站B。这就是“暂缓 (withhold)”决策的核心体现。

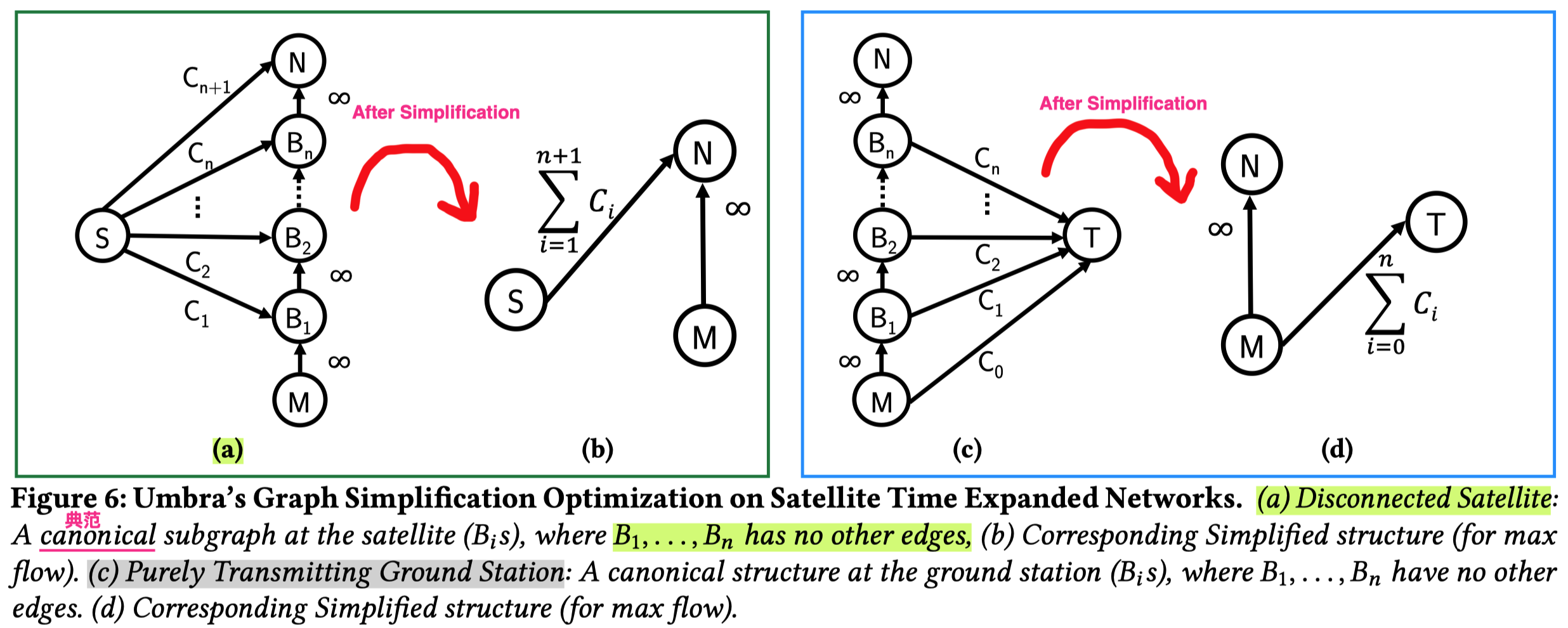

图优化:

通俗概括:

算法先在每个瞬间快速决定“谁跟谁连”，好比确定了基本的公路网。然后，它站在全局视角，像一个交通总指挥，精心规划每条路（包括“等待”这条特殊的路）上应该跑多少车流量，以确保最终抵达目的地的总车流量最多。

3.3 Analysis: How Bad is UQE?

这部分是算法的理论支撑，它从数学上解释了为什么“暂缓”这种有远见的策略，远比“有机会就传”的短视（贪心）策略要好。

核心思想：

论文通过分析证明，那种“目光短浅”的 贪心策略 (Greedy Approach) —— 即每次卫星只要一有机会连接地面站，就尽最大努力把数据传下去——会导致严重的“队列拥堵”问题。

1. 问题根源： 贪心策略完全不考虑地面站的“消化能力”（即上传到云端的带宽）。它只会疯狂地把数据从天上“卸货”到地面站，导致数据在地面站大量积压，形成长长的队列。
2. 数学证明： 论文指出，这种做法会导致队列的等待时间与站间接触间隔的“方差”成正比地增加。这意味着，卫星与地面站的连接机会越不规律、越不稳定，这种拥堵问题就会被急剧放大，系统的整体效率会变得极差。
3. 结论： 与其造成一个地面站“撑死”（数据爆满），而另一个地面站“饿死”（空闲等待），不如让卫星“聪明地等一等”，选择一个接收能力和上云能力都更强的时机和对象进行传输。这种短暂的、有策略的“等待”，最终换来的是整体数据传输效率的最大化。

通俗概括： 这部分在告诉我们一个道理——“快”不等于“好”。那种“有机会就猛传”的愣头青做法，只会造成地面站的交通大堵塞。而“暂缓调度”算法则像一位有经验的司机，懂得在拥堵路口前耐心等待，选择更优的路线，最终虽然看起来多等了一会儿，但总能更快、更高效地到达终点。
