Workflow¶

最近会把与D2C文章对应的“实验环境部署”单独整理一遍

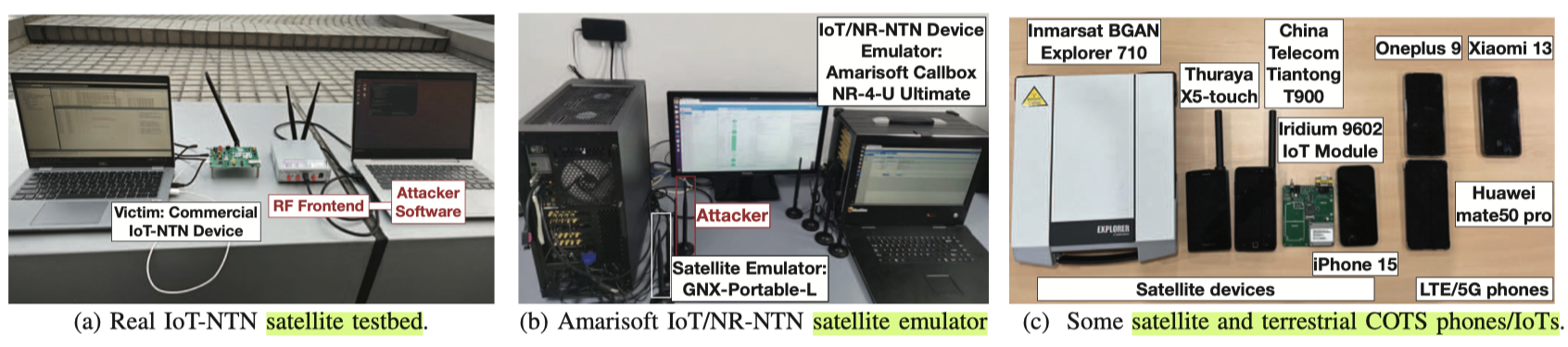

本文实验既包括了 “实网试验”, 也包括了 “prototype 仿真/模拟实验”

alt text

实网试验 (§5.2)
- 目的：验证 SatOver 攻击所利用的“信令漏洞”在真实卫星和真实设备上确实存在
- 设备：他们真的连接了一个在轨的 GEO 卫星，并使用了真实的 IoT-NTN 测试设备和真实的卫星电话（如 Thuraya X5-touch 和 iPhone 15）作为受害者
- 攻击原型机：USRP B210 (SDR) 硬件和 Sonica 软件栈来扮演攻击者，向真实设备发送虚假信号
Prototype 模拟/仿真实验 (§5.3 & §5.4)
- 目的 1（实验室 PoC 验证）：在受控环境中，完整地验证 SatOver 攻击的所有机制（包括实网测试无法验证的 LEO 动态“混淆”机制），并对比 COTS、IoT-NTN 和 NR-NTN 三种设备
- 设备 1（实验室）：使用了 Amarisoft Callbox。这是一个专业的 3GPP NTN（非地面网络）协议测试套件，它本身就是一个高级的“原型机/模拟器”，可以模拟 LEO 卫星的完整协议栈和动态信道
- 目的 2（大规模仿真）：评估攻击在大范围（如整个美国或中国）部署时的宏观有效性和成本
- 设备 2（仿真）：这部分是纯粹的计算机软件仿真。使用了真实的数据集（如TLE、地面基站的位置分布）来进行 "what-if" 分析，计算攻击成功率

汇总一下试验设备:

类别	硬件 / 软件 / 数据	用途
真实卫星测试	真实 GEO 卫星 (1个)：工作在 LTE Band 65，采用“弯管”模式	作为真实的攻击目标
	IoT-NTN 测试设备 (合作伙伴提供)	作为真实的 IoT 受害者
	卫星电话 (3种)：合作伙伴手机、Thuraya X5-touch (开放标准)、iPhone 15 (私有协议)	作为真实的手机受害者
攻击原型机 (PoC)	原型机 1 (实验室)：Amarisoft Callbox NR-4-U Ultimate	商用 3GPP IoT/NR-NTN 协议测试套件，用于在受控实验室环境中模拟 SatOver 攻击者和受害者
	原型机 2 (真实世界)：USRP B210 SDR + 联想笔记本电脑	用于在真实卫星测试中扮演 SatOver 攻击者，运行开源软件
攻击软件 (PoC)	Amarisoft 协议栈 (用于原型机 1)	实现了 3GPP-R17 IoT/NR-NTN 协议栈和 LEO 卫星信道模拟器
	Sonica (开源 LTE/5G 协议栈，用于原型机 2)	作者对其进行了 NTN 扩展，使其能发动 SatOver 攻击
受害者设备 (Lab/COTS)	商用手机 (COTS)：小米 13/11, 华为 Mate 50 Pro, OnePlus 9	用于测试对普通手机的攻击
数据集 (仿真)	真实卫星星历 (TLEs)：来自 space-track.org	用于驱动 Amarisoft 模拟器，模拟 LEO 卫星的真实轨道
	卫星网络信令：从 Iridium 等真实卫星收集	用于验证信令漏洞
	地面 LTE/5G 信令：使用 MobileInsight 工具从 COTS 手机上收集	用于表征 COTS 攻击行为
测试环境	RF 屏蔽箱	用于实验室测试，防止干扰真实卫星和蜂窝网络

从 UE-RAN-CoreNet-WAN 的角度来梳理试验软硬件结合情况:

组件	在 SatOver 实验中的角色 (SDR/Amarisoft)	在标准网络中的位置
UE (Victim)	COTS 手机、真实的 IoT-NTN 设备，或 Amarisoft 模拟的 NR-NTN 设备	UE
RAN (Attacker)	Sonica 堆栈 + USRP B210 SDR (充当“假卫星”)	无线电接入网络 (基站/卫星)
RRC Protocol	Attacker (假卫星) 通过伪造更强的射频信号，在 RRC 层的 Cell Selection 阶段劫持 UE	RAN 层协议
CoreNet (NAS)	Attacker (假卫星) 伪造核心网的 NAS 响应	理论上在 GS
攻击工作流	攻击方式: UE (发送 RRC/NAS 请求) \(\rightarrow\) SatOver Attacker (Fake RAN) \(\rightarrow\) SatOver Attacker (伪造 NAS 拒绝消息，原因: Congestion) \(\rightarrow\) UE	合法流: UE \(\rightarrow\) 卫星 (RAN) \(\rightarrow\) 地面站 (CoreNet) \(\rightarrow\) WAN
攻击验证的核心点	攻击者无需访问真实的 CoreNet，它只需在空中接口拦截 UE 发送的未加密的初始 NAS 注册请求，并以 NAS 协议允许的“拥塞” 原因, 伪造一个 CoreNet 应该发出的拒绝消息，并携带一个长达 15-30 分钟的回退定时器	SatOver 攻击的核心优势在于，它在 NAS 层伪造了集中式地面站的拥塞，从而利用了巨型星座的“规模”特性进行放大

TLDR: UE-RAN-CoreNet-WAN 这条数据流在实验中被简化为 UE \(\leftrightarrow\) SatOver Attacker (SDR)

其中 SDR (SatOver Attacker) 在 RRC 层充当基站（RAN）, 同时在 NAS 层扮演伪造的核心网消息发送者, 从而实现了对合法 CoreNet/WAN 的阻塞.

很显然，这个workflow，依然存在两个很明显的问题
