Democratizing Direct-to-Cell Low Earth Orbit Satellite Networks

NSDI Best Paper, 又得逐帧学习了...

紧承 SIGCOMM22 SpaceCore, 本文力求保证逻辑关系的一致性

核心 Workflow:

  1. MNO 向其 UE 分发 一次性数字令牌(one-time digital tokens)
  2. UE 使用这些 tokens 按需向任何可用的 SNO 卫星“付费”以获取服务
  3. 卫星本地验证令牌后即可自服务该用户, 无需预先建立会话或实时联系 MNO
  4. 事后, 卫星将令牌作为“服务凭证”, 向 MNO 收取租用费用

Abstract 重点:

  1. 背景与机遇: 多租户低轨卫星为全球范围内的普通手机/物联网设备提供直接 4G/5G 接入, 是一种具有成本效益的双赢方案
  2. 当前挑战:
    • 现有的 "hop-by-hop 有状态蜂窝会话机制", 需要紧密的功能耦合和稳定的服务关系
    • 限制了服务覆盖范围, 阻碍了可用卫星资源的利用
    • 在低轨卫星的高动态环境下, 易引发信令风暴和复杂的多对多关系问题
  3. 解决方案 (MOSAIC): "自我驱动的多租户LEO"
    • 核心机制: 提出基于策略嵌入的一次性令牌(policy-embedded one-time token), 实现“即付即用”的本地卫星接入
    • 优势:
      • 自服务: 卫星可直接服务用户，无需依赖远程移动运营商
      • 减少协调: 减轻了卫星间的协调负担，便于利用竞争性卫星资源
      • 简化关系: 简化了多对多的服务关系，支持按需多租户模式
  4. 特性与验证：MOSAIC 具有抗攻击性和增量部署能力（基于 SIM 卡方案）。通过真实卫星数据和商用 3GPP NTN 协议栈的评估，验证了其可行性

Introduction 重点:

  1. 背景与机遇：
    1. 直接向手机提供 4G/5G 服务的低轨（LEO）卫星 是蜂窝网络的新增长点，旨在消除地面网络覆盖盲区
    2. 移动网络运营商（MNO）和卫星网络运营商（SNO）正积极合作推进此技术
  2. “多租户”模式是关键：
    1. 对 MNO 而言，卫星轨道稀缺且资本开销巨大
    2. 对 SNO 而言，他们缺乏 4G/5G 频谱
    3. 因此，SNO 搭建卫星、MNO 租用服务的“多租户”（multi-tenant）共享模式（类似云计算）是最佳双赢方案
  3. 当前架构的困境：
    • 传统卫星的“透明管道”模式易于共享，但不适用于 4G/5G LEO 服务（存在覆盖、时延、带宽问题）
    • 现代 LEO 卫星虽集成了蜂窝网络功能，但这些功能因其 "stateful + hop-by-hop" 特性而难以共享

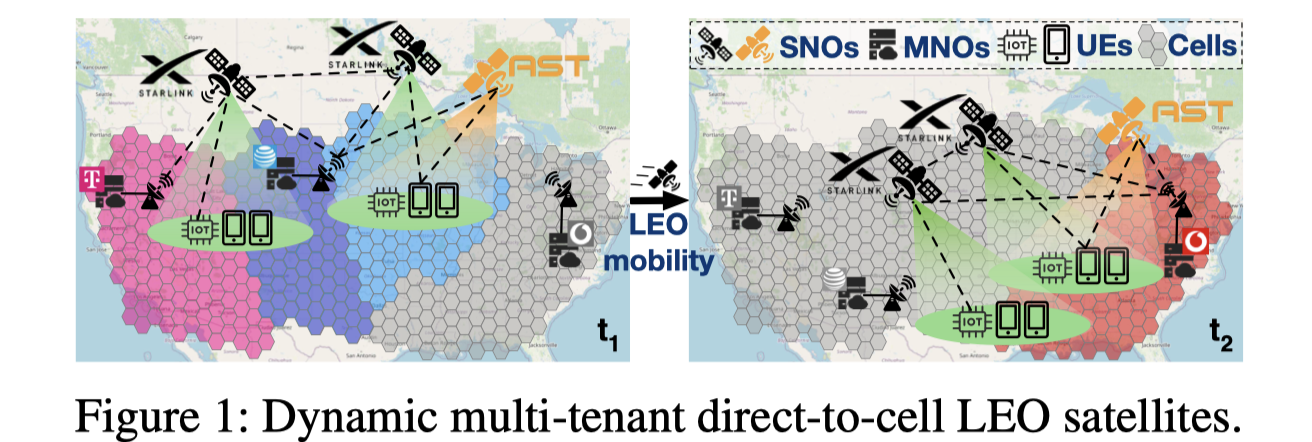

    • 这种架构需要卫星、MNO 和用户间保持紧密耦合和稳定关系. 这在 LEO 高动态、多对多的场景下会引发信令风暴、限制服务区域，并阻碍 MNO 灵活使用不同 SNO 的卫星 alt text
  4. 解决方案 (MOSAIC)：
    • 本文提出 MOSAIC，一种用于“自服务”（self-serve）多租户卫星的新方案
    • 它采用“即付即用”（pay-as-you-go）模式，类比于共享单车
  5. MOSAIC 核心机制：
    • MNO 向其用户（UE）分发包含策略（如漫游、计费、QoS）的 “一次性令牌”（one-time tokens）
    • UE 使用该令牌（如同“硬币”）直接向任何可用的卫星“付费”以获取本地接入服务
    • 卫星无需实时联系远程 MNO 即可自服务用户，使卫星变得“近乎无状态”（near-stateless），回归“透明管道”般的易共享性
  6. 优势与评估结果：
    • MOSAIC 可避免信令风暴，简化协调，鼓励使用竞争性 SNO 卫星
    • 方案安全且可基于 SIM 卡增量部署
    • 评估表明（对比 NTN 和 Starlink），MOSAIC 大幅扩展了服务区域（+116%），并显著降低了 LEO 移动下的服务恢复延迟（4.71–14.25倍）

Why Multi-Tenant LEO Mobile Satellites? 重点:

(1) 为什么需要“直连手机”的 LEO 卫星？

  1. 地面网络局限: 在农村或偏远地区部署 地面蜂窝网络(BS / CoreNet) 成本高昂且难以盈利，导致全球 27 亿人无法连接
  2. 卫星是补充方案: 卫星覆盖范围广，可作为地面网络的补充，以更低成本为服务不足的地区提供连接
  3. LEO 优于 GEO:
    • GEO（地球同步轨道）：太高（35,786 km），导致信号传输功耗大、速度慢、噪声高，不适合普通手机
    • LEO（低地球轨道）：更近（340–2,000 km），能为普通手机/物联网设备提供更高速率、更低能耗的连接

(2) 为什么 LEO 卫星需要“多租户”共享？

传统的“SNO（卫星运营商）独立运营专用卫星”的模式已不再适用，多租户（Multi-Tenancy）共享模式成为必然. 原因:

  1. MNO 困境：轨道资源稀缺
    • LEO 轨道已极度拥挤, 碰撞风险高
    • 轨道分配（ITU 审批）严格且耗时
    • 没有足够的轨道槽位供所有 MNO（移动网络运营商）各自发射卫星
  2. SNO 困境：缺乏 4G/5G 频谱
    • 为了直连普通手机，卫星必须使用 4G/5G 频谱
    • 这些频谱大多已被分配给 MNO，SNO 自身没有足够的授权频谱
  3. 共同困境：资本成本过高
    • 部署 LEO 卫星星座的资本投入巨大，MNO 难以负担，SNO 也面临投资回报压力

结论：多租户是双赢方案 (Win-Win)

  • 合作模式：
    • SNO（如 Starlink, AST）与 MNO（如 T-Mobile, AT&T）合作
    • MNO 向 SNO 租用卫星容量，并授权 SNO 使用其 4G/5G 频谱
  • MNO 收益：以低成本获得了卫星覆盖能力，降低了市场准入门槛
  • SNO 收益：通过规模经济（类似云计算），提高了收入和投资回报率
  • 用户收益：市场竞争更开放，可获得更便宜的卫星数据套餐和更广的覆盖范围

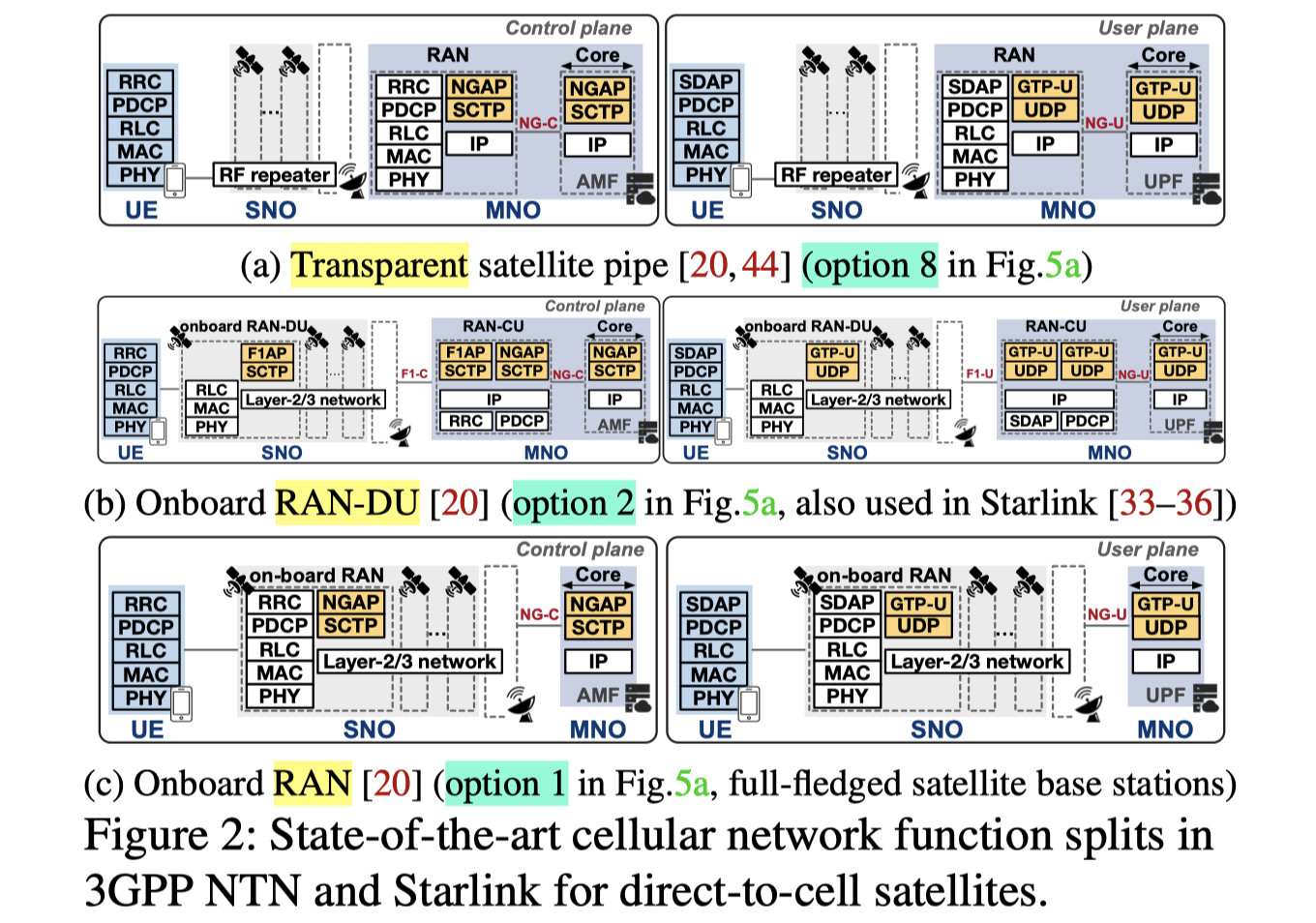

(3) 基础架构 (options)

alt text

alt text

alt text

Challenges for Multi-Tenant LEO Satellites 重点:

两种现有的卫星共享模式均无法有效支持 “多租户 LEO 卫星直连手机”

  1. 模式一：“透明管道”模式在 LEO 4G/5G 上技术不可行

    • 模式描述：这是传统的 GEO 卫星共享模式，卫星仅作为“哑管道”（Dumb pipe）转发原始射频信号，处理都在地面站
    • 为何失败：

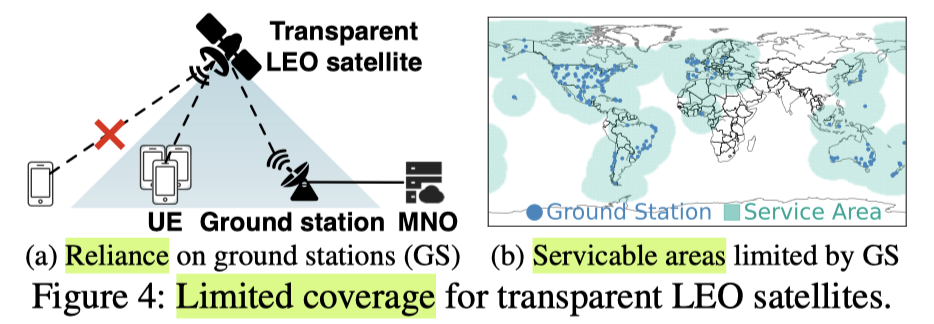

      • 覆盖不完整： LEO 卫星覆盖范围小，它必须同时覆盖用户（UE）和地面站才能工作。 偏远地区的用户因附近没有地面站而无法连接
      • alt text

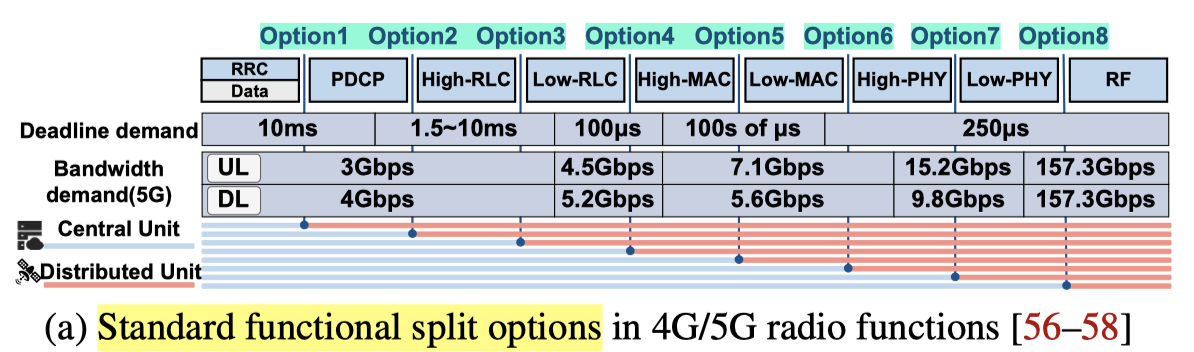

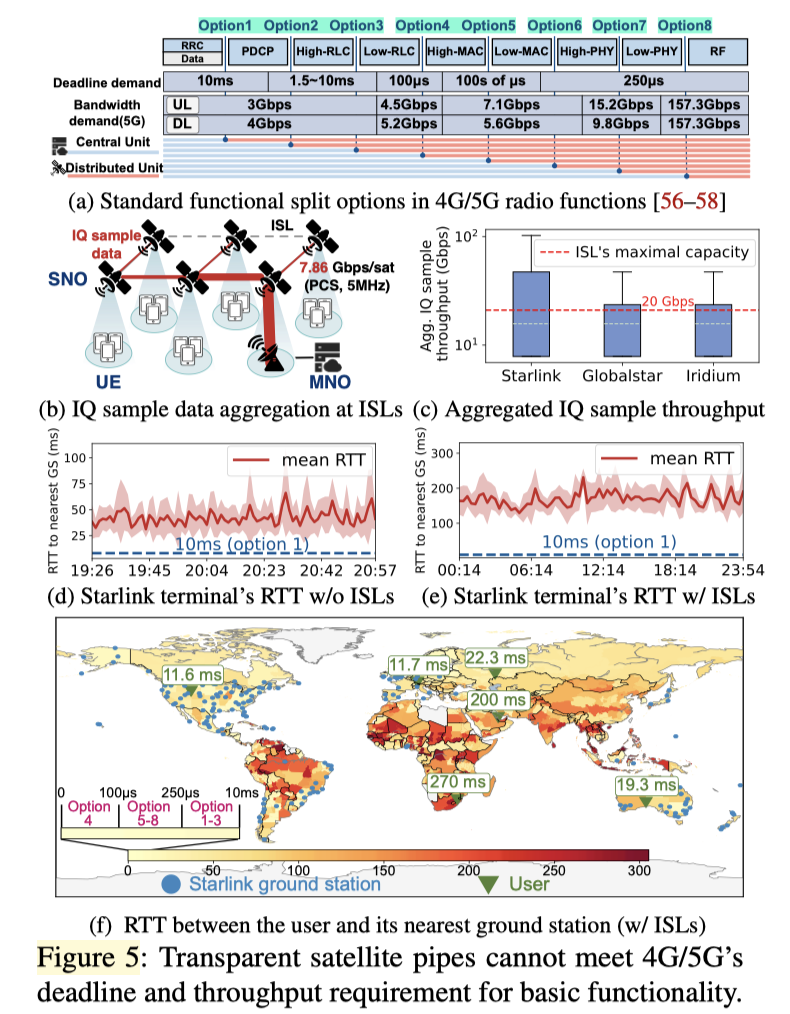

      • 违反 4G/5G 时延：4G/5G 的射频处理要求延迟极低（如 250µs，约 80km 距离）。LEO 卫星的物理距离（>340km）远超此限制，导致 4G/5G 无法运行
      • 带宽需求不可承受：传输原始射频信号需要巨大带宽（如 7.86 Gbps），将迅速耗尽 ISL 的容量
      • alt text

  2. 模式二：“在轨蜂窝功能”模式难以实现“多租户”共享

    • 模式描述：为解决模式一的问题，现代方案（如 Starlink, 3GPP NTN）将蜂窝功能（如 MAC/RLC 层处理）搬到卫星上（Option-1 或 Option-2 分割）

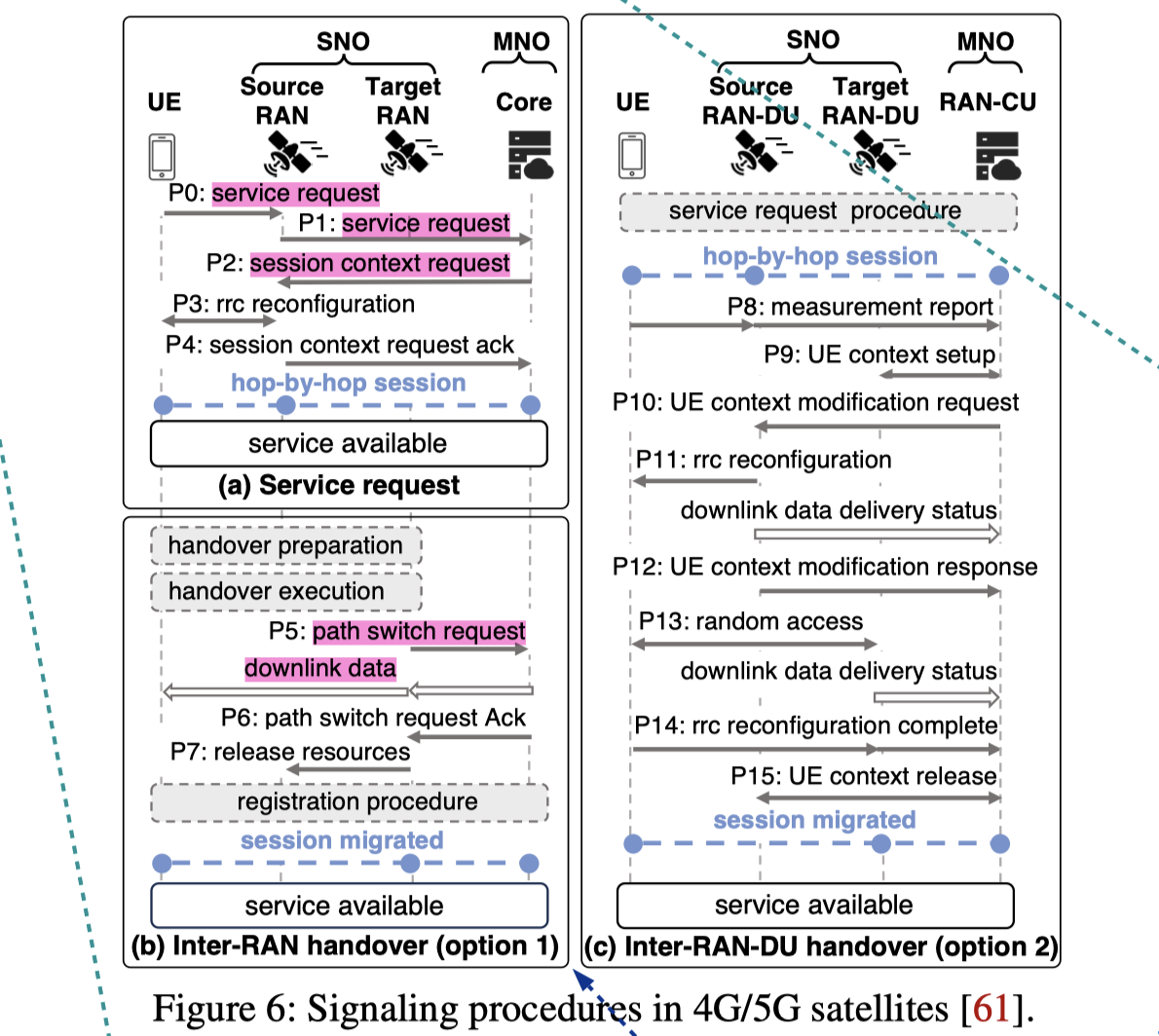

    • 为何难以共享：此模式虽然技术可行，但它依赖于蜂窝网络 hop-by-hop stateful session 的架构，这要求 SNO、MNO、UE 之间保持紧密的功能耦合和稳定的服务关系。这在 LEO 高动态场景下导致了四大难题：
      1. 信令风暴：LEO 卫星移动极快（3 分钟覆盖一个区域），导致大量用户频繁切换卫星，会话状态的迁移和重建产生了巨大的信令开销
      2. 限制 MNO 的服务区域： 由于紧密耦合，卫星仍需（通过地面站）联系 MNO 核心网来获取用户的会话状态。如果卫星在没有地面站的区域（即使有 ISL），它依然无法为 MNO 的用户提供服务
      3. 阻碍使用竞争性 SNO：“有状态会话”被绑定在特定的 SNO 和 MNO 之间，难以迁移到其他 SNO 的卫星上，限制了 MNO 和用户的选择

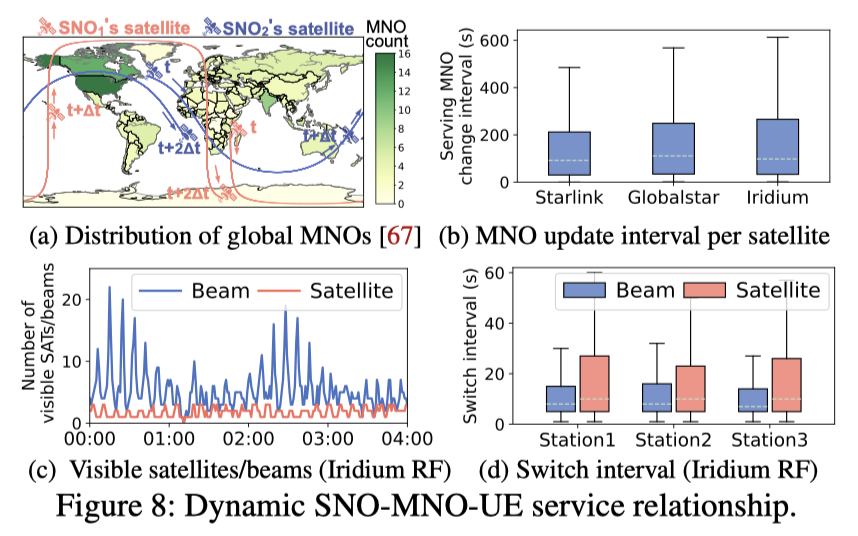

      4. 动态关系管理复杂：卫星、MNO 和 UE 之间的“多对多”服务关系因卫星高速移动而剧烈变化, 导致 SNO 频繁重配 MNO, MNO/UE 也频繁重建信任 alt text

Overview 重点:

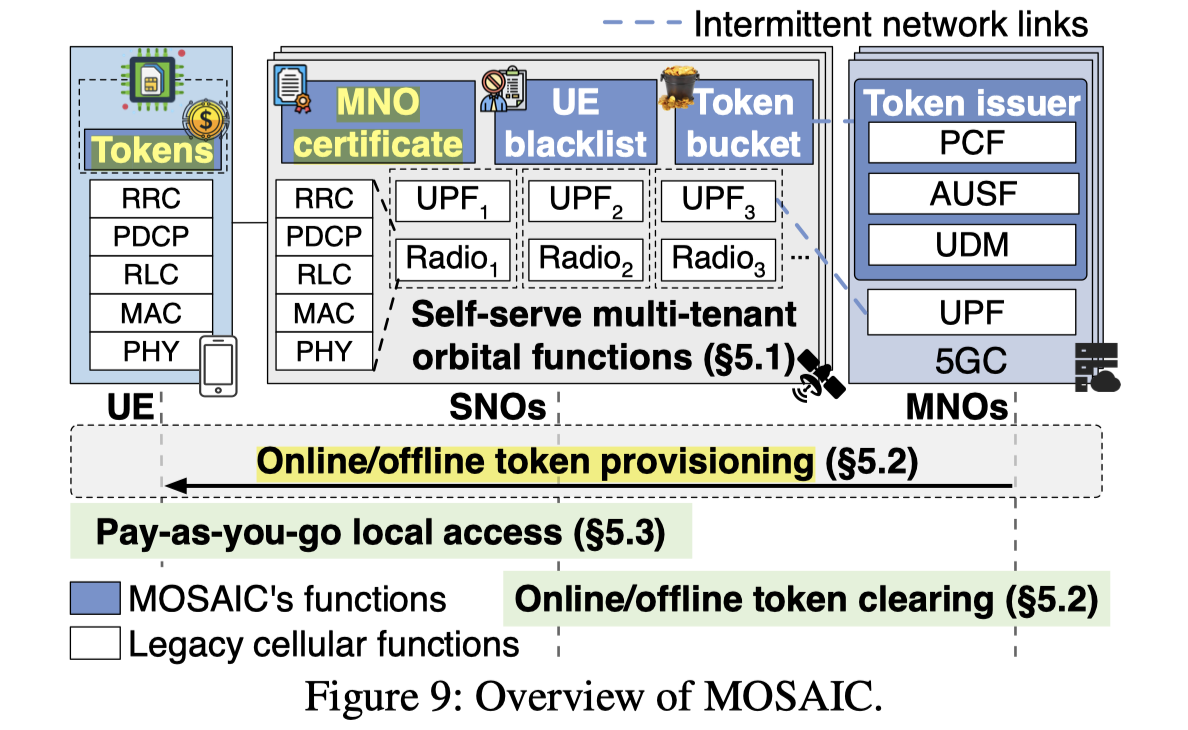

alt text

  1. 核心范式转变:

    • MOSAIC 提出用 “即付即用”(Pay-as-you-go)的 卫星自服务模式, 取代传统的 hop-by-hop session 模式

  2. 核心机制:

    • MNO向其 UE 分发 “一次性数字令牌”(one-time digital tokens), 如同“硬币”
    • UE 使用这些 tokens 按需向任何可用的 SNO 卫星“付费”以获取服务
    • 卫星本地验证令牌后即可自服务该用户, 无需预先建立会话或实时联系 MNO
    • 事后, 卫星将令牌作为“服务凭证”, 向 MNO 收取租用费用

  3. 该机制带来的三大优势:

    • 松耦合 (Loose coupling)
      • 卫星在本地自服务用户，无需远程协调
      • 防止信令风暴，扩大 MNO 的服务覆盖(可使用无地面站的卫星), 并允许 UE 灵活使用不同 SNO 的卫星
    • 简化的服务关系
      • SNO: 卫星变得 近乎无状态 (near-stateless), 像“透明管道”一样易于共享
      • MNO/UE: 可按需租用, 更具成本效益和灵活性
    • 保留运营商级服务 (Retain carrier-grade services)
      • MNO 将漫游、计费、QoS 等策略嵌入到数字签名的令牌中
      • 卫星通过本地读取令牌即可实施这些策略, 无需联系 MNO, 同时自然地实现了计费

  4. 系统架构:

    • SNO: 搭载完整的射频和数据面功能, 但其“状态”由 UE 的令牌提供, 使LEO本身近乎无状态. 不强制要求有ISL
    • MNO: 管理用户数据，并为 UE 分发内嵌策略的令牌（可离线进行）
    • UE: 将令牌存储在SIM 卡中，并通过 “带内信令”(in-band signaling) 在运行时将其提供给卫星

Design of MOSAIC 重点:

本章节是对上述 Overview 章节进行的细节展开, 特别长

出于积累而言, 笔者并不是特别特别关心实现细节, 因此简要概述一下:

(1) SNO设计：如何实现“自服务”的多租户功能？

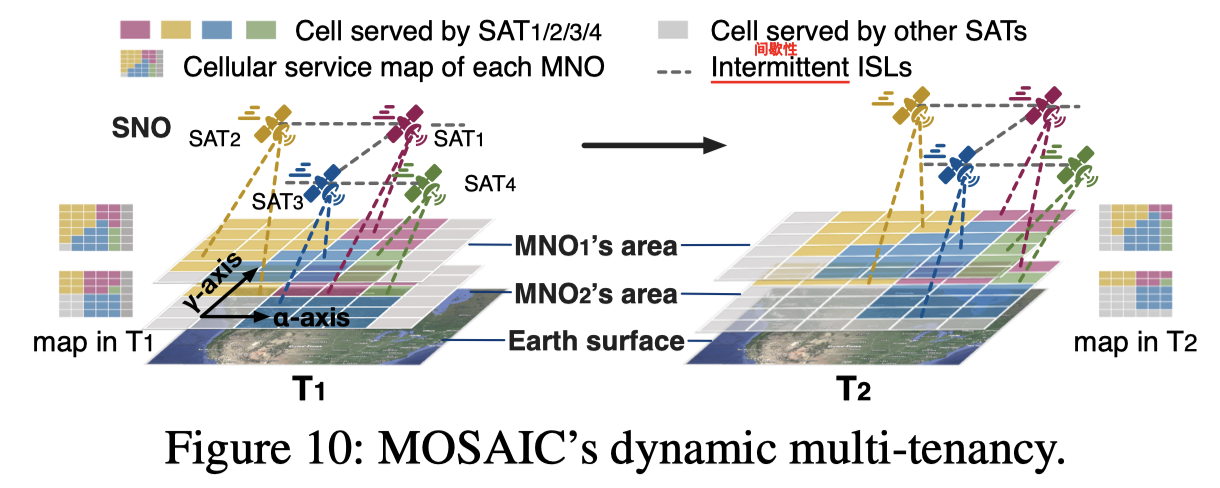

alt text

  • 目标：使卫星既能像“透明管道”一样易于共享，又能避免“透明管道”的技术缺陷（覆盖、时延、带宽问题）
  • 核心设计：
    1. near stateless架构：卫星搭载全套 4G/5G 射频和用户面功能，但其运行状态不依赖远程 MNO
    2. 会话状态代理：卫星内置一个“代理”，它在本地模拟核心网功能，响应射频和用户面功能的需求
    3. Token-driven：该“代理”的状态由 UE 提供的“令牌”在本地驱动，而非通过信令风暴从 MNO 获取。这样即使没有 ISL 或地面站，也能独立提供服务
    4. 动态多租户管理：
      • 证书授权：MNO 向 SNO 卫星颁发数字证书，授权其在特定地理区域使用 MNO 的频谱
      • 地球固定蜂窝 (Earth-fixed cells)：为解决卫星高速移动问题，MOSAIC 采用“地球固定”的地理蜂窝 [Review SIGCOMM22 SpaceCore]

(2) MNO 端设计：如何生成“令牌”并保持控制权？

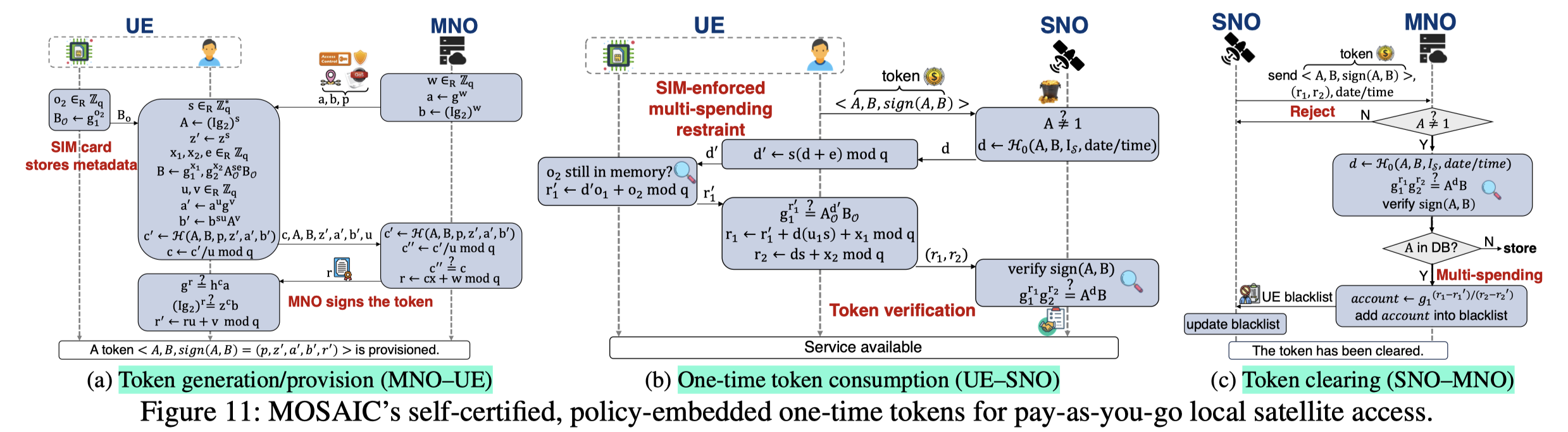

alt text

  • 目标：让 MNO 能生成安全的“即付即用”令牌，并确保即使在离线状态下，MNO 也能远程实施其业务策略（如 QoS、计费、漫游）
  • 核心设计：
    1. Policy-embedded tokens：
      1. MNO 使用“限制性盲签名”技术生成一次性令牌
      2. 关键在于：MNO 将该 UE 的漫游、QoS、计费等策略（p）嵌入到令牌的数字签名中
    2. 令牌的生成：MNO 和 UE 的 SIM 卡共同参与生成令牌，其中一个关键随机数（\(o_2\)）仅存储在防篡改的 SIM 卡中
    3. 防止“双花”攻击 (One-time consumption)：
      • 问题：UE 可能在 MNO 无法监控的偏远地区重复使用同一个令牌
      • 方案：由 SIM 卡在本地强制执行
        • UE 消费令牌时，必须通过 SIM 卡内的 \(o_2\) 来正确回应卫星的"check"
        • 一旦成功，SIM 卡立即删除 \(o_2\)
      • 结果：UE 无法对同一令牌进行第二次“挑战-响应”，从而在本地杜绝了“双花”行为
    4. 结算与惩罚：
      • SNO 卫星收集用过的令牌，作为“服务凭证”，事后（在线或离线）找 MNO 结算
      • 如果 UE 破解了 SIM 卡，MNO 最终会在结算时发现重复令牌，并将其列入黑名单

(3) UE 端设计：如何使用“令牌”实现本地自服务？

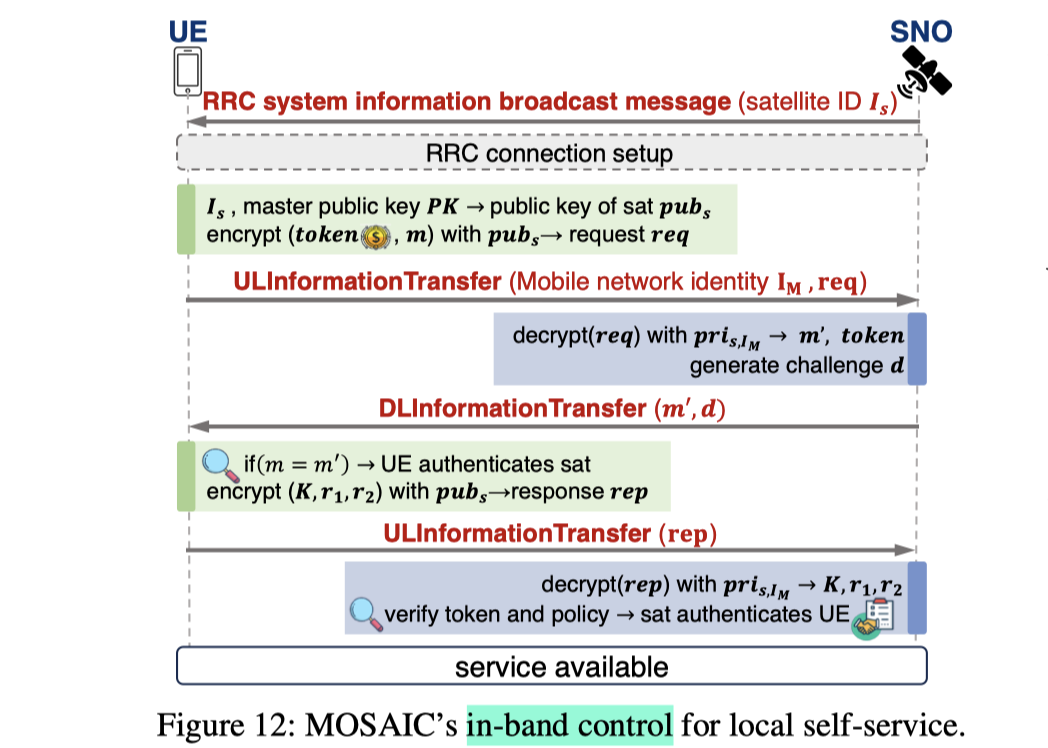

alt text

  • 目标：UE 如何使用令牌接入卫星，且无需改动 UE 硬件（保持 4G/5G 兼容性）
  • 核心设计：
    1. In-band control：UE 将令牌相关的认证/消费过程, “伪装”并封装在标准的 4G/5G InformationTransfer 消息中发送给卫星, 向后兼容
    2. 上行服务建立：UE 验证卫星的合法性, 然后通过 SIM 卡执行 “check-response” 来“支付”令牌. 卫星从令牌中提取策略并本地执行
    3. 下行服务建立（寻呼）：
      • 问题：无状态的卫星如何知道 UE 在哪里？
      • 方案：利用“地球固定蜂窝” [Review SIGCOMM22 SpaceCore]
        • MOSAIC 将 UE 的 IP 地址设计为包含“地理蜂窝 ID”（如 PLMN.cell-ID.UE-identity）
        • 当数据包到达时，系统能根据 IP 地址将其路由到负责该“地理蜂窝”的卫星进行寻呼
    4. UE 驱动的移动性：
      • 卫星移动：卫星飞走时，UE 无需做任何切换（无信令风暴）。下一颗卫星接管同一个“地理蜂窝 ID”，UE 只需向新卫星支付新令牌即可
      • UE 移动：UE 漫游到新蜂窝时，只需使用为新蜂窝准备的令牌即可，无需向核心网报备位置

Practical Deployment 重点:

(1) Prototype 搭建:

使用:

  1. 商用 3GPP NTN 协议栈（Amarisoft Callbox）
  2. 可编程的 SIM 卡（sysmoISIM）
  3. 普通 COTS 手机（如华为 Mate 60 Pro）

搭建了 Prototype，验证了该部署方案的可行性

(2) SOTAs

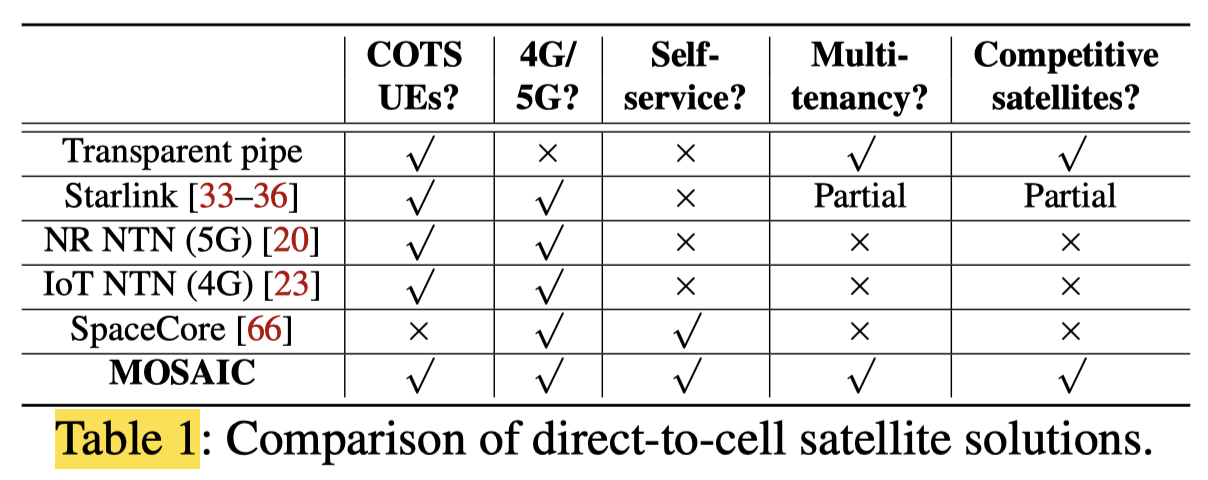

alt text

积累一下现有的 Direct-to-Cell 解决方案, 并进行参照对比

Limitations 重点:

MOSAIC 是我们为实现常规手机/物联网设备“自服务”、“多租户”、“手机直连”卫星所迈出的第一步！

尽管该方案前景可期, 但我们认为其在未来的工作中至少可在以下三个方面进一步完善:

  1. 对于 SNO：
    1. 虽然 MOSAIC 的 pay-as-you-go token 授予了服务访问权限，但它并不保证可验证的运营商级服务
    2. Selfish 的 SNO 在获取令牌后可能不提供承诺的运营商级服务，从而导致过度计费(overbilling)
    3. 这一问题或可通过近期的双边测量与协商机制（two-sided measurement and negotiation mechanisms）来解决
  2. 对于 MNO：
    1. 尽管 MOSAIC 的 policy-embedded tokens 使 MNO 得以保留蜂窝策略的控制权，但 MNO 仍无法直接管理 已卸载到卫星 的蜂窝功能
    2. 如何 增强 MNO 对 on-board 蜂窝功能的可配置性(configurability) 和可管理性(manageability) 仍值得进一步研究
  3. 对于 UE：
    1. MOSAIC 的令牌机制通过其“带内控制”方式抑制了信令开销，但以牺牲部分 UE-Sat 的带宽为代价
    2. 如何压缩令牌以实现更具带宽效率（bandwidth-efficient）的“即付即用”服务，是值得探索的方向
