mm-FLEX: an open platform for millimeter-wave mobile full-bandwidth experimentation

太专业了, 与研究领域的关系沾边一点点点... 简单读一下吧

  1. 背景与需求:

    • 毫米波技术在移动设备和车载通信等场景中的应用广泛
    • 研究界急需一种能够应对复杂环境挑战的高性能实验平台

  2. 平台特性 (mm-FLEX):

    • 高性能与兼容性: mm-FLEX 是一个灵活, 模块化的开源平台. 支持 2 GHz 全带宽, 具备实时信号处理能力, 并兼容现有的毫米波标准
    • 硬件架构: 系统集成了基于 FPGA 的全双工基带处理器, 以及可实时配置的毫米波射频前端和相控阵天线

  3. 验证案例 (超快波束对准):

    • 为了展示平台能力, 作者实现了一种针对 IEEE 802.11ad 系统的超快波束对准机制
    • 技术原理: 该机制利用平台在纳秒级时间尺度上切换接收波束模式的能力, 在接收数据包前导码 (preamble) 的同时, 基于压缩感知原理估计信号的到达角(AoA)

Introduction 核心内容

(1) 研究背景与挑战

  • 潜力与问题: 毫米波技术 (如 IEEE 802.11ad/ay) 因其高带宽能提供极高的数据速率, 但需要定向通信 (波束成形) 来克服路径损耗. 这引入了新的挑战, 特别是在移动场景下的波束训练开销和延迟问题
  • 迫切需求: 目前缺乏合适的实验平台, 无法同时满足实时数据包处理, 天线重构, 灵活性以及物理层/MAC 层修改的需求
  • 理想平台特征: 一个理想的平台应具备千兆级采样率 (全带宽), 物理层数据访问权限, 易于配置的灵活性, 支持高移动性的快速天线重构能力, 以及可负担的成本

(2) 现有解决方案的局限性

  • 现有的平台均存在不足:
    • MiRa: 仅支持窄带 (100 MHz), 且缺乏实时处理能力
    • X60: 成本高昂 (数万美元), 且不易进行物理层修改
    • OpenMili: 虽然开源, 但仅支持 1 GHz 带宽, 且缺乏实时天线操控功能
  • 上述方案普遍缺乏对高移动性场景的支持, 因为它们无法实现极低延迟的实时天线波束操控

(3) 提出的解决方案: mm-FLEX

  • 平台概述: 作者提出了 mm-FLEX, 这是一个灵活, 模块化, 开源的全带宽 (支持 >2 GHz) 毫米波移动实验平台
  • 性能与成本: 其成本仅为高端窄带 USRP 的两倍左右 (远低于 X60), 但性能是 USRP 的十倍以上, 且完全符合标准
  • 关键特性: 具备快速实时天线操控 (Fast real-time antenna steering) 功能, 这是支持高移动性研究的关键
  • 硬件架构: 由高性能 FPGA 基带处理器和 60 GHz 射频前端 (16+16 相控阵天线) 组成, 支持实时信号处理和纳秒级波束扫描

(4) 验证案例: 超快波束对准 (Fast Beam Alignment)

  • 为了展示平台能力, 论文利用 mm-FLEX 解决移动场景下的波束对准问题
  • 提出了一种无需站点 (Station) 专用波束训练的设计: 站点在接收数据包前导码 (Preamble) 期间快速切换接收波束模式, 利用稀疏估计算法确定到达角 (AoA)
  • 实验表明, 该机制可以在不影响检测准确性的前提下, 在前导码期间切换 10 种波束模式, 仅需 5 种模式即可实现约 1° 的角度估计误差

(5) 主要贡献

  • 设计了 mm-FLEX: 一个兼容标准, 全带宽, 可负担且灵活的实验平台
  • 实现了基于 FPGA 的双数据通路 (全双工) 基带系统, 支持模块化设计
  • 增加了快速实时天线阵列重构功能, 支持纳秒级波束切换, 这对高移动性研究至关重要
  • 通过实现一种优于现有标准的被动式移动波束对准机制, 证明了该平台的能力

Platform Architecture 核心内容

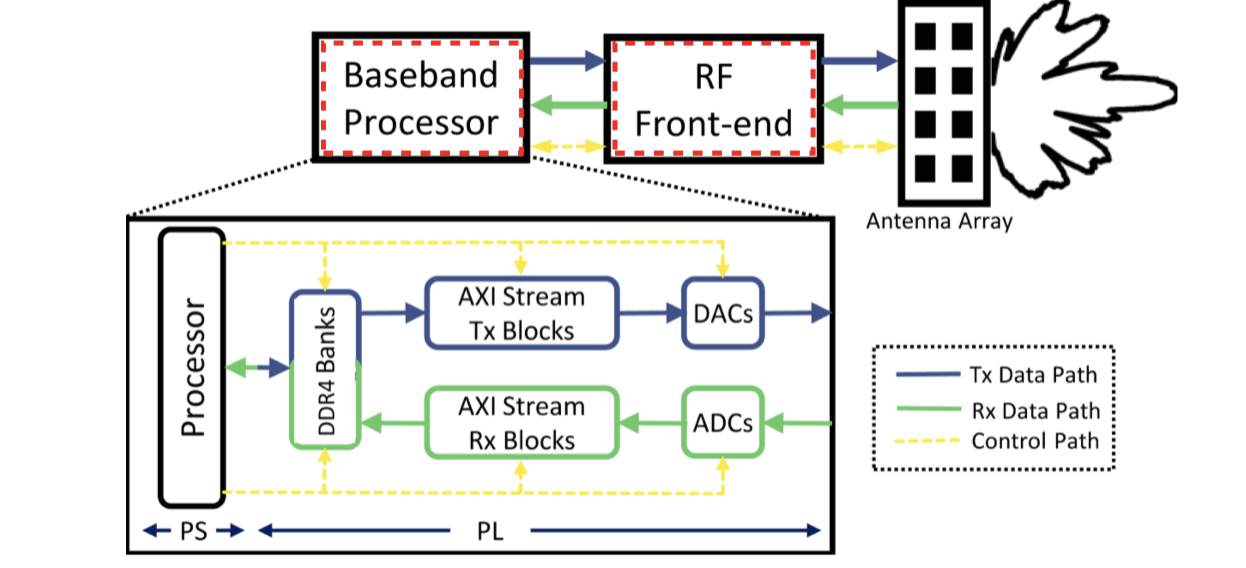

(1) Hardware Components

系统主要由两个核心部分组成:

alt text

  • 基带处理器 (Baseband Processor): 包含一个底板 (chassis), 承载两块核心板卡
    • AMC599 FPGA 板: 集成 Xilinx Kintex Ultrascale FPGA, 高速 ADC/DAC 转换器和 DDR4 内存, 用于实时信号处理
    • AMC726 处理器板: 搭载 Intel Core i7 处理器 (PS), 用于系统管理, 配置 FPGA 和 RF 前端
  • RF 前端 (RF Front-end): 使用 60GHz 上/下变频器, 配备 16+16 单元的相控阵天线, 支持模拟波束成形
  • 连接:
    • Baseband 通过 PCIe 接口连接 PL (可编程逻辑) 和 PS (处理系统)
    • RF 前端通过中频 (IF) 和控制线与基带连接

(2) Data/Control Architecture

  • 全双工数据通路 (Data Path):
    • 设计了独立的发射 (Tx) 和接收 (Rx) 数据通路, 支持全双工操作
    • 使用 AXI-stream 接口连接各信号处理模块, 确保模块化设计, 允许用户使用 Vivado HLS 等高级工具开发自定义模块
    • 超采样率: 为了在数百 MHz 的 FPGA 时钟下处理千兆级采样率 (3.52 GSPS), 系统采用了并行处理机制 (SSR = 16), 即每个时钟周期并行处理 16 个样本
  • 控制通路 (Control Path):
    • 系统管理完全由 PS (i7 处理器) 通过 PCIe 接口完成
    • PS 通过 USB 接口配置 RF 前端 (如设置载波频率, 加载码本), 并通过 AXI-lite 总线配置 FPGA 内部的 IP 核

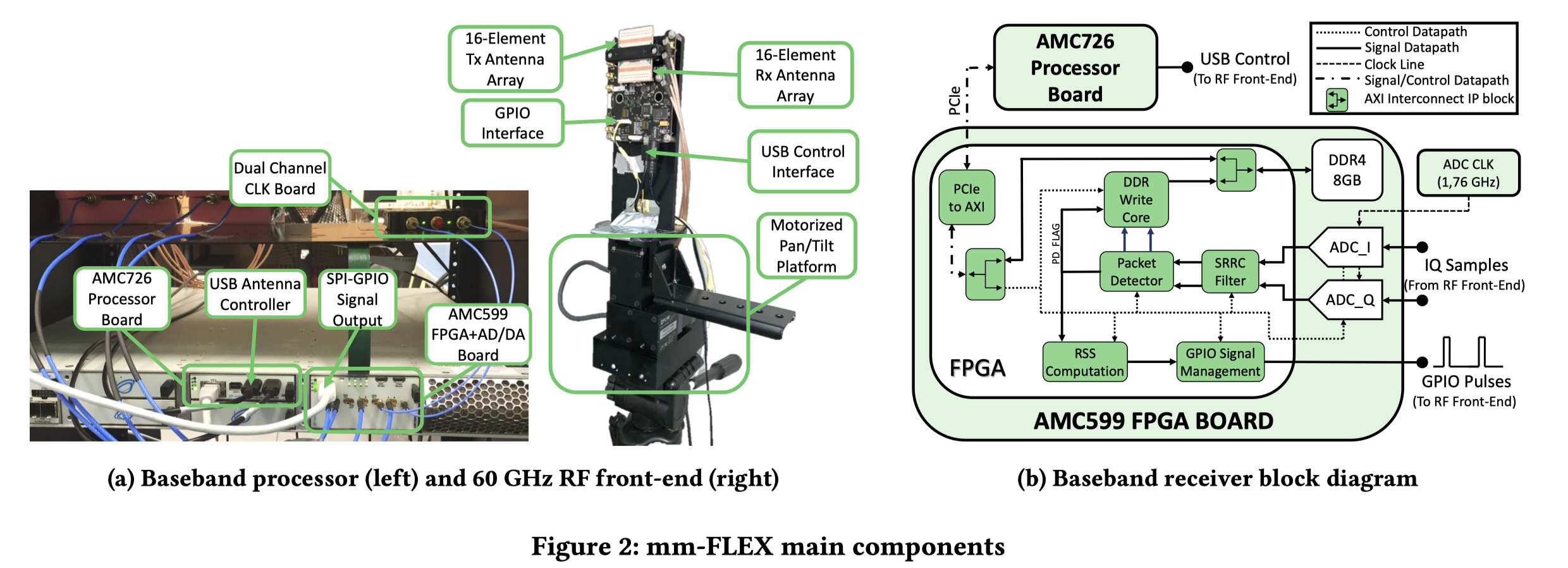

(3) Key Baseband Processing Blocks

alt text

为了支持 802.11ad 实验, FPGA 上实现了几个关键的硬件 IP 核:

  • 包检测器 (Packet Detector): 基于归一化自相关 (NAC) 算法检测 802.11ad 帧的前导码, 生成 PD_FLAG 触发信号
  • GPIO 信号管理 (GPIO Signal Management): 核心模块. 它实现了一个状态机, 能够接收触发信号 (如包检测成功), 并在纳秒级时间尺度上生成 GPIO 脉冲序列, 用于实时控制天线波束切换
  • RSS 计算 (RSS Computation): 利用包检测器中的相关运算结果, 实时估算接收信号强度 (RSS). 它由 PD_FLAG 触发, 避免了与 PS 通信的高延迟
  • 可变延迟线 (Variable Delay Line): 用于校准 ADC/DAC 通道间的相位差, 确保相位一致性

(4) 60 GHz RF Front-end Features

  • 使用 Sivers IMA EVK06002 开发套件
  • 相控阵: 16 发射 + 16 接收单元, 每个单元具备 6-bit 分辨率的移相器
  • 快速控制: 除了 USB 和 SPI 接口, 该前端支持 GPIO 脉冲控制, 能够在 10 ns 内响应波束切换指令 (RF 稳定时间约为 35 ns). 这种快速切换能力是实现论文中"超快波束对准"的基础
