Hairpin: Rethinking Packet Loss Recovery in Edge-based Interactive Video Streaming

本文内容完全来自笔者与 AI 的对话

(1) 核心背景与问题

  • 应用场景:

    • 基于边缘计算的交互式视频流 (如云游戏) 对延迟要求极极高, 需要将端到端延迟控制在 50-200ms (即视频帧的截止时间) 以避免卡顿
    • 由于边缘服务器组织部署, 此类应用的 RTT 通常可降至 10-20ms

  • 现有痛点: 尽管平均丢包率很低, 但瞬时丢包率极高!

    • 现有的丢包恢复机制 (如重传机制或前向纠错 FEC 冗余机制) 对初始传输和重传使用统一的冗余优化策略
    • 这导致它们要么无法满足极低的截止时间错失率 (DMR), 要么会引入极高的带宽成本 (BWC)

(2) Hairpin 的核心思想与设计

  • 核心洞察:

    • 在极短的 RTT 下, 数据包在截止时间前有多次重传的机会
    • 通过对 "初始传输" 和 "重传" 应用不同的冗余策略, 可以打破低 DMR 和低 BWC 之间的权衡限制

  • 技术方案:

    • Hairpin 提出了一个全新的丢包恢复机制, 将多轮传输的冗余参数优化问题建模为马尔可夫决策过程 (MDP)

  • 联合优化:

    • 它通过马尔可夫链的节点对决策和状态进行编码, 综合考虑未来的传输机会, 联合优化 FEC 的冗余率 (Redundancy rate) 和块大小 (Block size)

Background and Motivations

这部分详细阐述了边缘交互式视频流的特殊网络需求, 丢包现象的特征, 以及现有技术的局限性, 从而自然地引出了 Hairpin 的设计动机

2.1 交互式视频流的特殊要求

(1) 严格的延迟 Deadline

为了保证无缝的用户交互体验, 网络端到端延迟必须严格控制在 50-150ms (即截止时间) 以内

alt text

如图 2 所示, 延迟大于 100ms 的视频帧在会话末尾出现的概率显著增加, 这表明用户往往会因为高延迟导致的卡顿而退出

因此, 系统必须将截止时间错失率 (DMR) 降至极极低 (例如 \(10^{-3}\))

(2) 百分之百的可靠交付

视频帧之间存在空间和时间上的依赖性, 如果丢失任何数据包, 都会导致画面模糊或严重降低视频质量, 因此交互式视频流要求所有数据包必须被可靠交付

(3) 对低带宽成本的需求

为了保证高质量画面 (如 1080p, 60fps), 流媒体需要占用极高的带宽, 而带宽开销又是服务商面临的最大运营成本之一, 因此在丢包恢复时必须严格控制带宽成本

2.2 边缘环境下的特殊丢包特征

alt text

  • 极高的瞬时丢包率:

    • 尽管会话级别 (长时间) 的平均丢包率很低 (中位数约 0.05%), 但在帧级别 (短时间) 的瞬时丢包率却可能极高

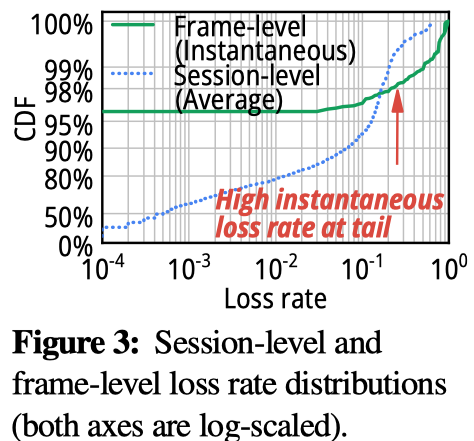

    • 如图 3 所示, 有 2% 的视频帧在单帧内的瞬时丢包率超过了 20%

  • 传统拥塞控制无法避免尾部丢包:

    • 现有的交互式视频流通常采用基于延迟的拥塞控制算法 (CCA), 这已经有效避免了常规的拥塞丢包
    • 如图 3 所示, 尽管如此: 尾部的高瞬时丢包依然存在, 仅靠控制发送速率无法解决该问题

2.3 现有解决方案的局限性

  • 纯重传机制无法满足低 DMR:

    • 如果仅仅依靠传输层来快速重传丢失的数据包 (如使用 PTO), 是无法达到 \(10^{-3}\) 的极低 DMR 要求的
    • 因为在瞬时丢包率高达 20% 的情况下, 即便重传 3 次, 依然会有极高比例的数据包丢失并错过截止时间

  • 传统 FEC 冗余机制带宽成本过高:

    • 现有的前向纠错 (FEC) 机制只针对 "初始传输" 阶段优化冗余量, 并在丢包时像往常一样发起普通重传
    • 为了在瞬时高丢包期间压低 DMR, 它们往往会添加极高的冗余比例 (例如 WebRTC 会发送 100% 的冗余包), 这带来了巨大的带宽浪费

2.4 Hairpin 联合优化的设计动机

(1) RTT 远低于截止时间带来了设计空间

边缘部署将平均 RTT 缩短到了 10-20ms, 这意味着数据包在到达截止时间 (50-200ms) 前, 有充足的时间进行多次重传

如果为 "重传包" 也加入 FEC 冗余, 不仅能显著降低 DMR, 而且因为重传包体量极小, 引入的带宽开销微乎其微

(2) 服务器具备动态反应的条件

  • 反馈延迟稳定:

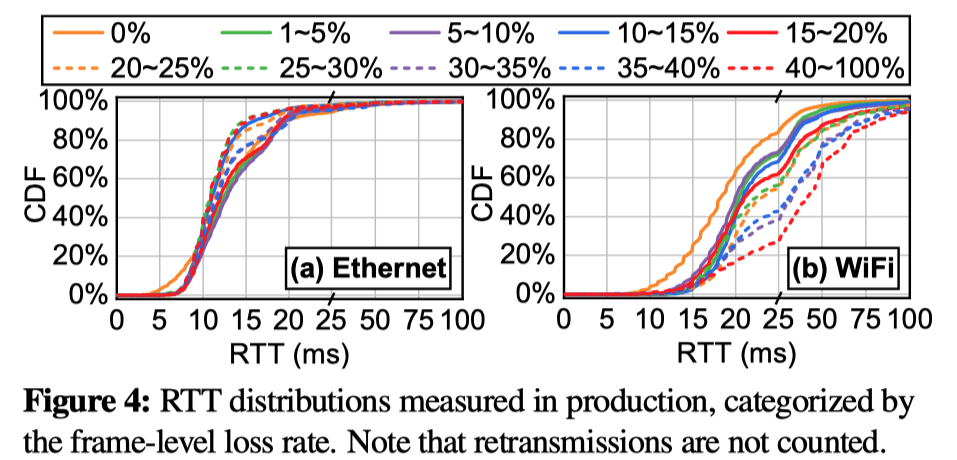

    • 如图 4 所示, 即使帧级别的丢包率大幅上升, RTT 也没有发生显著膨胀, 这表明服务器能够非常快地检测到网络变动
    • alt text
  • 丢包事件持续时间足够长:

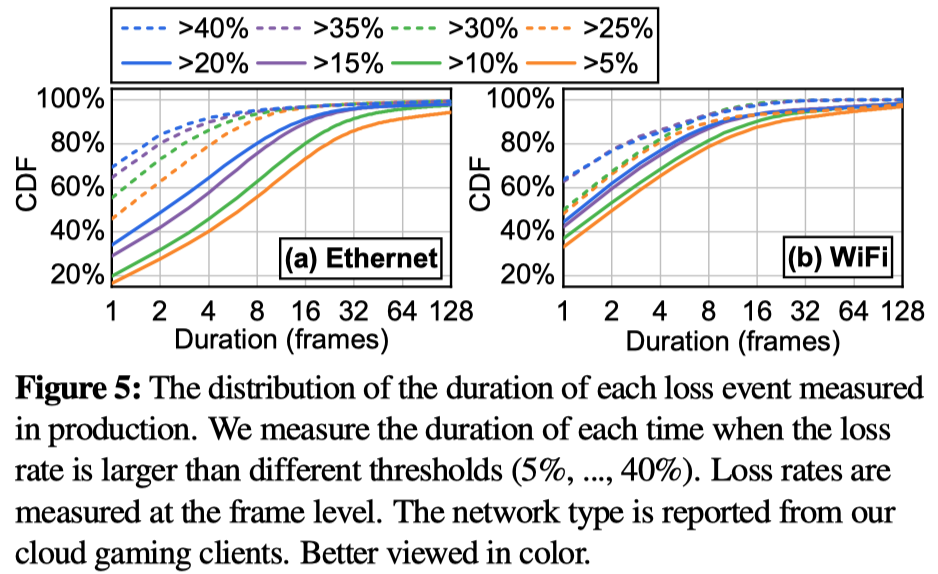

    • 如图 5 所示, 大多数高丢包事件的持续时间会跨越多个帧 (即数倍的 RTT 时间)
    • 这说明服务器完全有足够的时间做出反应, 动态调整冗余参数
    • alt text

Hairpin Optimizer

我们可以把 Hairpin 想象成一个 "极限快递调度员". 因为边缘服务器离用户很近, 所以从发货到截止时间之间, 快递员有多次往返跑的机会 (这就是多次重传机会)

为了找出最省钱 (省带宽) 又能准时送达 (低错失率) 的方案, Hairpin 构建了一个 "棋盘" 来进行推演. 以下是它利用 MDP 进行系统设计的生动拆解:

1. 搭建推演棋盘 (构建二维马尔可夫链)

如果是走一步看一步, 很容易陷入死胡同 (导致动作空间呈指数级爆炸). 因此, Hairpin 构建了一个二维的 "状态棋盘", 每个格子 (节点) 代表一个具体的处境, 用坐标 \((d, l)\) 来表示:

  • \(l\) (Remaining transmission chance): 距离截止时间, 我们还剩下几次发车机会
  • \(d\) (Packets to transmit): 当前这批货中, 还有几个数据包没有被成功送达

在这个棋盘上, 有两个极其重要的终点:

  • 胜利点 \((0, \text{任何剩余次数})\): 所有数据包都送到了, 完美赶上截止时间!
  • 失败点 \((\text{任何剩余包数}, 0)\): 发车机会用光了, 但还有包没送到, 任务彻底失败

2. 计算跳跃概率 (状态转移)

在棋盘上, 我们怎么从一个格子跳到下一个格子呢? 这就取决于我们买多少 "保险" (即分配多少 FEC 冗余率 \(\beta\))

  • 如果你买的保险多 (高冗余)

    • 本轮胜率增加, 下一轮剩下没送达的包裹数 \(d\) 就会大幅减少, 很容易跳向 "胜利点"

  • 如果你买的保险少 (低冗余)

    • 本轮胜率较底, 下一次可能还有很多包没送到, 导致下一轮继续重传, 但这能省下不少 "保险费" (带宽成本)
    • 通过马尔可夫链, Hairpin 把复杂的连锁反应, 简化成了相邻两个回合之间的概率计算, 大幅降低了计算复杂度

3. 时光倒流般的推演 (反向计算求解)

找到了规则, Hairpin 是如何找出 "最优解" 的呢? 它采用了一种 "从后往前" 的倒推法:

  • 先算最后一次机会 \((l=1)\): 当只剩下最后一次发车机会时, Hairpin 会算出此时买多少保险能达到最佳性价比

  • 再往前倒推 \((l=2, l=3 \dots)\): 以此类推, 一直反向推导到第一次发车

    • 在每一个格子上, Hairpin 都会严格考核一个公式: \(utility = DMR + \lambda \cdot BWC\)
    • 它会在 "包裹迟到率 (DMR)" 和 "额外运费 (BWC)" 之间找到那个最完美的平衡点, 挑出性价比最高的那套冗余参数

4. 拆解大包裹 (Block Size 优化)

除了算冗余率, Hairpin 还要决定 "打包方式". 是把几十个数据包打成一个巨无霸大箱子, 还是拆成几个小箱子?

  • 大箱子的坏处: 接收方得等整个大箱子全部卸完, 才能发现里面少了哪个小件, 这会白白浪费宝贵的重传时间
  • 小箱子的好处: 能极快地发现丢包并立刻呼叫重传, 从而多抢出一次发车机会

因此, Hairpin 会在这个棋盘上把不同尺寸的箱子都模拟一遍, 最终选出最优的打包大小 (Block Size)

生产环境的快速查表

你可能会问, 每一帧视频都这么算, 服务器不得累死?

Hairpin 在部署时非常聪明. 它提前在后台把所有可能的天气 (丢包率), 距离 (RTT) 和包裹数都在棋盘上算好, 做成了一张 "作弊码对照表" (Lookup Table).

在实际运行的云游戏服务器上, 它只需要花不到 1 毫秒的时间查表, 就能瞬间得到最优的冗余率和打包大小.

偏好参数 \(\lambda\) 如何影响系统

Hairpin 的最终优化目标是一个效用函数 (Utility Function)

\(utility = DMR + \lambda \cdot BWC\)

在这个公式里, DMR 是截止时间错失率 (代表卡顿), BWC 是带宽成本 (代表烧钱), 而 \(\lambda\) 就是衡量 "为了不卡顿, 我愿意花多少带宽钱" 的偏好权重

以下是 \(\lambda\) 如何影响系统以及论文给出的实验证明:

(1) \(\lambda\) 的两极化影响

  • 当 \(\lambda\) 很小 (例如 \(10^{-7}\)): 极致体验模式

    • 系统会认为 DMR 的权重极高, 而带宽成本微不足道
    • 这时候, Hairpin 会为了哪怕降低 0.001% 的卡顿率, 疯狂地增加冗余包
    • 这就好比 "土豪模式", 只要玩家爽, 服务器跑多少流量无所谓

  • 当 \(\lambda\) 较大 (例如 \(10^{-1}\)): 精打细算模式

    • 带宽成本在公式里的话语权变大
    • 系统会变得克制, 觉得 "稍微卡一下下也没事, 千万别发太多冗余包把带宽撑爆了"
    • 这适合那些流量费很贵, 或者应用本身对画质/延迟容忍度较高的场景

(2) 实验结果证明 (Section 4.5 & Figure 13)

为了证明 \(\lambda\) 的实际效果, 作者在真实的 WiFi 网络轨迹下做了一组灵敏度测试 (Parameter Sensitivity):

  • 测试变量: 作者将 \(\lambda\) 的值从 \(10^{-7}\) 一路滑动调整到了 \(10^{-1}\)

  • 数据表现 (如论文图 13 的一系列红星所示)

    • 随着 \(\lambda\) 的 增大 (越来越看重带宽), 系统的带宽成本 (BWC) 出现了明显的 下降
    • 作为代价, 截止时间错失率 (DMR) 有了 轻微的上升

  • 实操设置

    • 在论文的主要仿真实验中, 作者将默认的 \(\lambda\) 设置为了 \(10^{-4}\), 以此在极低 DMR 和合理 BWC 之间找到了一个绝佳的甜点 (Sweet spot)

TLDR: \(\lambda\) 赋予了系统极强的灵活性, 服务商可以根据应用需求 (是追求绝对的极致体验, 还是追求成本控制) 随时微调这个天平

TLDR

好的, 我用最简单直接的方式, 为您提炼这篇论文的 "核心思想" 与 "核心设计亮点":

(1) Core Idea

  • 区分初始传输与重传的冗余策略: 核心洞察在于打破以往统一冗余的思路, 对 "初始传输" 和 "重传" 采用不同的前向纠错 (FEC) 冗余设定
  • 利用边缘计算带来的 "时间差":
    • 边缘部署将网络往返延迟 (RTT) 大幅降至 10-20ms. 这远低于应用要求的 50-200ms 截止时间
    • 因此, 数据包在超时前获得了多次宝贵的重传机会
  • 联合优化打破性能瓶颈:
    • 通过将 "重传机制" 与 "冗余机制" 进行联合优化, Hairpin 成功打破了传统方案中带宽成本 (BWC) 和截止时间错失率 (DMR) 只能二选一的权衡限制

(2) Core Design Highlights

  • 基于马尔可夫决策过程 (MDP) 的二维建模:

    • 系统将多轮传输中的时空依赖关系, 精妙地转化为一个二维吸收马尔可夫链
    • 节点由 "剩余待传包数量" 和 "剩余传输机会" 两个维度构成, 极大地降低了复杂决策的空间规模

  • 目标显式的倒推求解法:

    • Hairpin 将优化目标明确量化为 DMR 与 BWC 的线性组合 (效用函数)
    • 算法从最后一次传输机会的节点开始, 像时光倒流一样逐层反向计算状态转移概率, 以此高效求得每一步的最优冗余率

  • FEC 块大小 (Block Size) 的动态精简:

    • 为了避免大体积数据块在网络传输中产生的发散效应 (Dispersion) 拖慢接收 and 判定速度, Hairpin 解耦并单独优化了数据块的大小
    • 在紧要关头采用小数据块, 可以更早确认丢包并触发重传, 从而 "抢" 出在截止时间前送达的机会

  • 离线计算与在线查表的低开销部署:

    • 为了满足线上千万级用户的实时计算需求, 系统在离线阶段提前穷举并预计算了所有最优参数组合
    • 线上部署时, 复杂的算法退化为极速的查表操作!!!
    • 查表时间不到 1 毫秒, 且静态表仅占用约 2MB 内存, 完美兼顾了计算效能与服务器开销
