Quasar: A Community-Driven Approach to Democratize Access to Satellite Ground Stations

根据 Abstract 速览本文:

  • 背景与痛点:
    • 尽管纳米卫星 (nano-satellite) 的发射成本已显著降低, 但地面站通信基础设施的租赁成本依然极高, 甚至超过发射成本
    • 特别是对于 LEO, 由于其过境时间短、信号极弱, 传统上必需依赖笨重且昂贵的地面站设施
  • 核心方案: 文章提出了一种社区驱动的分布式接收范式
    • 该方案不依赖单一昂贵设备, 而是 通过相干合并 (coherently combined) 多个微型、低成本手持接收器 (甚至部署在室内) 接收到的信号来恢复卫星数据
  • 关键技术: 为了实现这一目标, 文章采用了新的同步与接收器定向技术, 这些技术利用了对卫星轨迹的研究以及环境中现有的其他信号 (ambient signals)
  • 主要成果: 实验结果显示, 使用 8 个成本仅为 $38 (射频前端) 的接收器, 无论在室内还是室外, 相比屋顶的大型商业接收器, 均实现了 8 dB 的信噪比 (SNR) 提升

Introduction 核心内容

(1) BGD and Motivation

这一部分写的很好, bgd 和 moti 非常清晰!

为什么这个bgd+moti写的好
  1. 背景是什么?
  2. 痛点/挑战是什么?
  3. 现有工作做了什么尝试? 它们为什么不行?
  • 通信瓶颈: 低轨 (LEO) 卫星每天过境通信窗口极短 (约 10 分钟), 且信号微弱. 若错过窗口或发生故障, 全天数据可能丢失
  • 成本倒挂: 尽管卫星发射成本降低, 但地面站的租赁费用极其昂贵, 可能超过发射成本. 自建地面站同样面临高昂的投资门槛
  • 现有方案局限: 现有的商业租赁 (如 AWS) 或开源项目 (如 SatNogs) 虽然门槛有所降低, 但单个基站成本依然较高, 且通常需要拥有屋顶等特定的部署条件

(2) Solution: Quasar

  • 系统定义: Quasar 是一个低成本 (几十美元)、可随处部署 (包括室内) 的分布式卫星地面站系统
  • 核心思想:
    • 单个 "weak BS" 固然不行, 单体战斗力很薄弱. 但 "BS 多力量大", 群体积沙成塔!
    • 通过云端对多个"微弱"基站接收到的信号进行相干合并 (coherent combining), 可以解码单个基站无法检测到的信号

(3) Key Challenges

这一部分写的很好, challenges 写的非常清晰!

为什么这个challenges写的好
  1. 难点在哪里
  2. 我们如何解决它的 (idea / "聪明的地方")
  3. 且听后文分解 (e.g. 给个链接到文章的展开部分 $ch4.3)
  1. 低成本与高同步: 放弃昂贵的时钟硬件, 利用环境中的"机会信号" (如业余无线电塔) 作为信标进行同步, 并结合卫星轨迹消除多普勒频移
  2. 天线部署指南: 针对室内和城市环境的信号衰减问题, 基于卫星轨迹和环境特征提供最佳的天线放置和方向指南
  3. 噪声与带宽平衡: 为避免上传无用的噪声数据挤占家庭宽带, 系统利用卫星轨迹和部分高质量信号作为线索, 智能筛选需要上传的数据

(4) Implementation & Contributions

  • 硬件: 基于 RTL-SDR (约 $25) 和树莓派/笔记本电脑实现, 射频前端总成本仅 $38
  • 效果:
    • 聚合 8 个地面站信号可获得 8 dB 的信噪比 (SNR) 增益
    • 在恢复气象卫星图像时, 8 个节点的结构相似性指数 (SSIM) 在户外达到 0.85 (单节点 0.52), 室内达到 0.74 (单节点 0.35)
    • 节省了约 33% 的回传带宽

Related Work 核心内容

行文逻辑:

  1. 将相关工作分为三个主要领域进行了回顾
  2. 阐述了 Quasar 与现有工作的区别

(1) Satellite Ground Infrastructure

  • 高昂的门槛:
    • 尽管已有非政府实体 (如大学) 尝试建设地面站, 但成本依然高昂 (约 \(6000-\)10000), 且依赖志愿者和屋顶空间
    • 这使得 GS部署 主要局限于业余无线电爱好者群体
  • 现有网络方案的局限:
    • 工业界 (如 AWS) 和学术界虽有基于订阅模式的地面站网络来降低延迟, 但它们主要关注多卫星数据访问
    • 而 Quasar 侧重于使用分布式接收器恢复单颗卫星的数据
  • 开源与小型化的不足:
    • 现有的开源项目 (如 SatNogs) 虽然简化了部署, 但不提供用于处理的原始 I/Q 样本
    • 此外, 硬件小型化的努力虽降低了 SDR 成本, 但天线尺寸和安装空间依然是主要瓶颈
  • Quasar 的定位: 旨在填补空白, 提供无需屋顶权限、廉价且可共享数据的接收器, 以降低门槛并覆盖服务不足的地区

(2) Satellites in Mobile Computing

  • 研究趋势: 移动计算领域对太空应用的兴趣日益增加, 涵盖低功耗 GPS、行星网络、辅助传感以及卫星互联网和物联网
  • Quasar 的区别:
    • 现有的大部分工作集中在解决延迟、带宽和星间链路问题
    • Quasar 的独特之处在于, 聚焦于将移动计算的概念, 专门应用于 LEO 卫星的地面站建设

(3) Coherent Combining in Wireless Networks

  • 现有技术: 相干合并技术已被广泛用于增强无线系统的通信、定位和传感性能
  • 同步方法的差异: 之前的低成本接收器同步方案通常依赖 GPS 或定制硬件
  • Quasar 的创新: 为了保持低成本和易用性, Quasar 不增加额外硬件 (如 GPS), 而是致力于在 LEO 卫星场景下实现分布式接收器的相干合并
这个(3)的写作手法很值得学习

当提出 "CC in Wireless Networks" 这个领域时, 想说的点是:

"这个点在陆地网络(TN)中, 已经广泛使用!"

此时, 存在3种继续写下去的方式:

  1. 拿 "TN广泛使用", 为自己 "因此NTN中也可以用" 来站台
  2. 拿 "TN广泛使用", 引出 "但是NTN中有独特挑战, 需要我们解决"
  3. 拿 "TN广泛使用", 引出 "我们的方法借鉴了TN的经验, 但做了哪些创新"

这里文章采用的是 方式3, 先肯定 "CC在TN中广泛使用", 然后指出 "我们的方法的创新点在哪里"

笔者认为 "方式1" 很不推荐, 这样会显得自己文章的创新点很薄弱! 2和3倒是都比较常见 :)

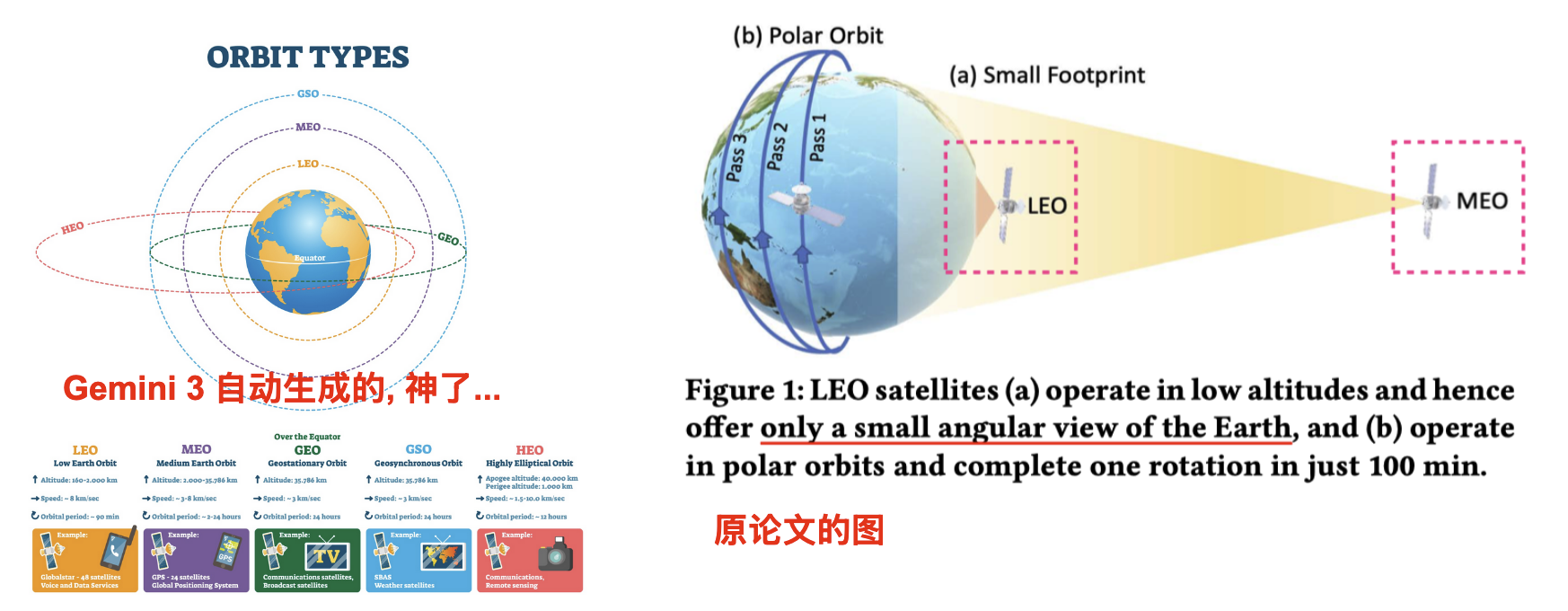

Primer & Motivation 核心内容

这一节主要解释了为什么对于低轨道 (LEO) 小卫星来说, GS 基础设施既昂贵又成为了关键瓶颈

alt text

  1. LEO 卫星的对地视角狭窄
    • 虽然大型机构可以负担覆盖全球的基站网络, 但这对发射 CubeSat 的小型机构 or 业余爱好者来说过于昂贵
  2. 过境通信窗口极短
    • LEO 卫星在任何特定地点的可见时间每天仅有几十分钟
    • 如果在这些短暂的窗口期内接收数据失败, 一整天的数据可能就会丢失
    • 受限于高昂的租金, 业余爱好者通常只能在一个地点租赁地面站, 这加剧了通信的困难
  3. 纳米卫星寿命短暂
    • nano-satellite 通常寿命只有几个月到几年
    • 在卫星失效前, 获取通信数据的机会非常有限 (仅几十到几百天)
    • 降低通信链路的成本和提高可用性至关重要, 因为每一次通信机会都非常宝贵

Quasar Design And Challenges 核心内容

这一部分阐述了选择 Coherent Combining "技术路线"的原因, 并概述了系统面临的三大核心挑战

(1) Why Coherent Combining?

  • 核心策略: Quasar 采用"随处部署" (deploy where you can) 的策略, 允许用户将成本仅几十美元的小型接收器放置在室内或室外
  • 技术原理: 系统在云端对来自这些网关的信号进行相干合并, 从而恢复出单个网关无法独立接收的微弱信号
  • 决策依据:
    • 目前地面站的主要成本瓶颈在于安装 (例如需要屋顶空间、选址勘测), 这部分费用往往比硬件本身还要高
    • 因此, Quasar 放弃了优化传统昂贵基站的路线, 转而使用廉价、易部署但信号较弱的接收器, 并通过分布式合并技术来弥补信号强度的不足

(2) Challenges and System Outline

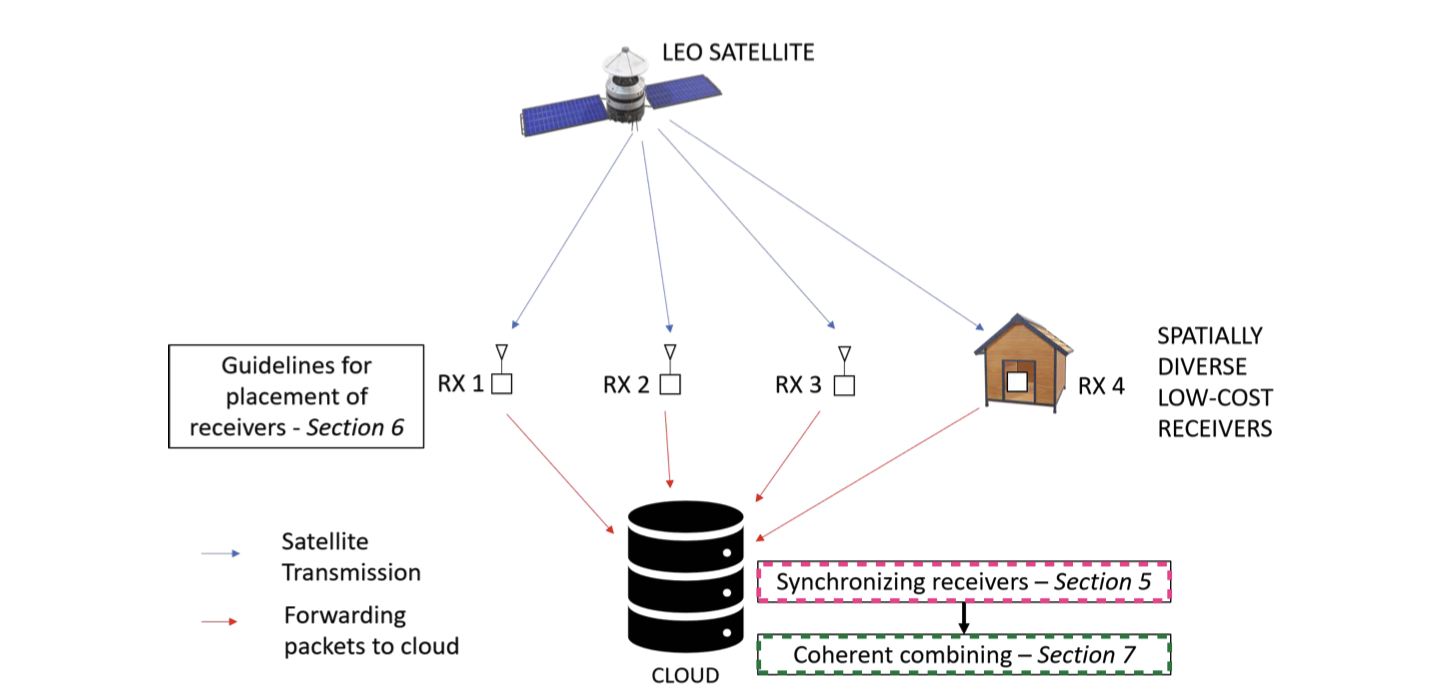

为了实现上述设计, 文章指出了三个关键挑战及其解决思路. 如图 2 所示:

alt text

  1. Low-Cost Synchronization:
    • 挑战: 廉价且分布式的接收器 (尤其是室内设备) 缺乏原生的时间、频率和相位同步能力
    • 方案: 利用来自其他地面设备 (如业余无线电塔) 的 signals-of-opportunity 作为信标, 来同步分布式的地面站
  2. Optimal Ground Station Placement:
    • 挑战: 尽管系统允许随处部署, 但仍需指导用户如何放置以获得最佳性能
    • 方案: 提供通用的部署指南! 基于分析和数据驱动的方法, 建议最佳的放置位置
  3. Minimizing Strain on Backhaul:
    • 挑战: 收集大量同步后的卫星信号可能会耗尽家庭宽带的上行带宽
    • 方案: 采用特定的方法在云端进行有效的 coherent combining, 避免不必要的数据传输, 从而减轻回传链路的压力

这些技术的设计旨在应对分布式卫星接收的独特挑战, 并确保系统能够随着卫星和用户数量的增加而无缝扩展.

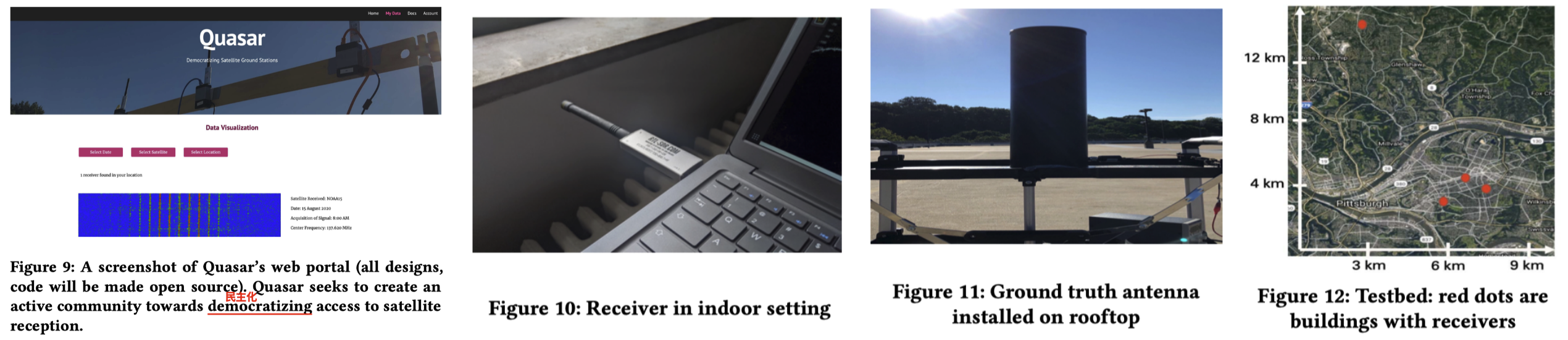

中间其他部分暂时略过了, 笔者并不是很关心. 学习一下人家对于"硬件配置"的画图方式, 显得很有说服力:

alt text

Implementation 核心内容

这一部分详细介绍了 Quasar 的硬件组成、软件配置、测试平台搭建以及相关的法规遵循情况:

(1) 硬件实现

  • 低成本设计: 系统旨在降低部署成本和难度, 射频前端的总物料清单 (BOM) 成本仅为 $38.
  • 核心组件:
    • 天线:
      • 使用手持无线电通用的 Laird EXS136SMI 或 ICOM FAS24V 半波螺旋天线
      • 这些垂直极化的全向天线适用于 VHF 频段 (136-150 MHz), 恰好覆盖 NOAA 和 METEOR 气象卫星的频率
    • SDR: RTL-SDR (R820T2 RTL2832U) 电视棒, 便宜+易扩展
    • 计算单元: Raspberry Pi / 能联网的笔记本电脑, 用于将信号流式传输到云端

(2) 软件配置

  • 前端控制: 使用 RTL-SDR 软件配置参数, 并利用 GQRX 软件查看实时瀑布图以辅助可视化
  • 关键设置:
    • 必须禁用自动增益控制 (AGC) 并使用最低增益设置
    • 此举为防止高功率的"机会信号" (用于同步) 导致微弱的卫星信号质量下降
  • 后端处理: 采集的数据通过网络上传至云端, 后端使用 Matlab 和 Python 进行数字信号处理 (同步与相干合并) 以及生成可视化结果.

(3) 实验平台

  • 部署范围: 在匹兹堡市建立了城市级测试床, 包含 8 个分布在城市和郊区的接收点
  • 环境多样性: 测试涵盖了不同环境, 包括建筑物屋顶 (户外) 以及用户家中或其他室内位置
  • 真值验证 (Ground Truth): 为了验证系统性能, 专门搭建了一套由专业四线螺旋天线 (UC-1374-531R)、低噪声放大器 (LNA) 和高端 USRP N210 SDR 组成的基准接收站

(4) 法规遵循

  • 无需许可: 接收业余无线电频段的信号不需要特别许可或执照
  • 公开数据: 系统仅关注传输特征公开的卫星 (如 NOAA), 且所需的卫星信号参数 (前导码、调制等) 和用于多普勒校正的轨道参数 (TLE 文件) 均为公开可获取信息

Discussions and Limitations 核心内容

没啥要看的
