Automatic Calibration in Crowd-sourced Network of Spectrum Sensors

这篇文章, 笔者的学习重点是: crowd-source 的模式是如何做的

背景:

频谱监测对于优化无线网络和检测非法传输至关重要, 但覆盖大范围地理区域需要依靠众包(Crowd-sourced)方式, 即: 由志愿者部署分布式传感器节点

问题:

  • 节点是由第三方(志愿者)随机安装的, 且通常有偿, 存在数据信任(Trust)问题
  • 传感器可能因为 物理遮挡(如建筑物, 山脉) + 安装不当 + 虚假描述 导致数据质量低下

挑战:

无法人工逐一核实海量节点的安装质量, 必须实现自动化, 无监督的校准

本文就不展开详细读了, 只总结摘录一些有关 crowd-sourced 运营模式 的关键点

(1) 众包模式的背景与动机

为什么需要众包来进行频谱监测?

  • 覆盖范围与成本挑战: 连续监测大范围地理区域的频谱使用情况具有极大挑战性, 需要部署大量的监测设备和资源, 成本高昂且耗时.
  • 众包的潜力: 众包模式能够利用大量参与者(志愿者)来覆盖广阔的地理区域, 是一种极具潜力的解决方案.
  • 商业模式愿景(Sensing as a Service): 作者设想了一个分布式系统, 节点运营者提供"频谱感知服务"(spectrum sensing as a service), 而用户付费租用这些服务. 这实际上是频谱资源的"虚拟化".

(2) 众包模式面临的核心问题

在众包模式下, 最大的痛点是信任(Trust)和数据质量(Data Quality).

  • 缺乏标准化: 节点是由世界各地的随机人员搭建的, 无法对设备的安装质量做任何预设.
  • 物理与安装缺陷: 数据质量会受到多种因素影响, 如天线效率, SDR 灵敏度, 物理遮挡(建筑物, 山脉)以及安装问题(如天线电缆损坏).
  • 规模化验证难题: 当用户需要成百上千个传感器时, 人工逐一测试每个节点是不切实际的, 这导致了严重的扩展性问题.
  • 作弊动机: 由于节点运营者是有偿服务的, 他们存在提供虚假或低质量数据以骗取报酬的潜在动机.

(3) 解决方式: 自动化机会信号校准

为了维持众包模式的可信度, 论文提出利用机会信号(Signals of Opportunity, SoO)进行无监督的自动校准.

即: 不依赖志愿者的人工报告, 而是让传感器接收环境里"已知"的信号, 来反向推导传感器的真实接收能力.

什么是机会信号 (SoO)

机会信号是指 已经存在于环境中的, 可以被"免费利用"的无线信号, 用于系统校准或验证.

"机会"的含义在于:

  • 这些信号本来就存在, 不是专门为测试而发射的
  • 不需要额外成本部署信号源
  • 可以"顺便利用"它们来完成校准任务

本文利用的两类机会信号:

  • 飞机 ADS-B 信号 (1090 MHz): 飞机为了防撞和导航, 会持续广播位置信息
  • 蜂窝基站和电视塔信号 (多频段): 位置固定, 频率已知的商业通信信号

相比传统方法需要专门部署测试发射器(成本高, 覆盖范围受限), 使用 SoO 可以实现低成本, 广覆盖, 易扩展的自动化验证.

形象理解: 很大程度上 Opportunity 表示 "顺便/顺手"

  1. 非SoO: 需要专门派人拿着特定的仪器(信号发生器), 走到传感器面前发射信号进行测试
    • 这在众包模式下成本太高，不现实
  2. SoO: 传感器"顺便"接收环境中已有的信号(飞机, 基站), 系统后台自动对比分析, 无需人工干预

A. 核心策略: 利用现有无线信号

系统 不需要专门发射测试信号, 而是利用环境中已有的信号源与传感器接收到的数据进行比对.

B. 具体实施手段

为了全面评估一个众包节点, 作者设计了两个维度的检测:

alt text

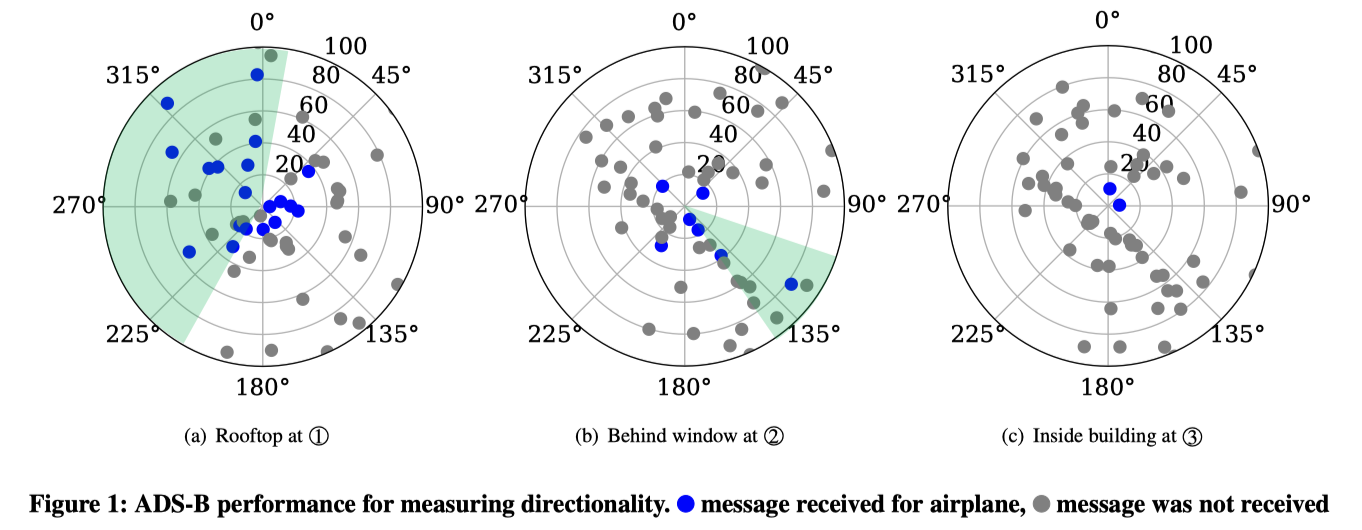

  1. 方向性与遮挡检测(利用飞机信号):

    • 原理: 利用飞机发射的 ADS-B 信号(1090 MHz), 该信号依赖视距传播, 且飞机位置是公开可查的.
    • 操作: 传感器接收 ADS-B 信号, 系统同时从 FlightRadar24 获取该区域航班的"地面真值".
    • 验证逻辑:
      • 如果某个方向有飞机飞过, 但传感器没收到信号, 就说明该方向有遮挡(如建筑物阻挡).
      • 这能绘制出传感器的"有效视野图".

  2. 跨频段接收能力检测(利用蜂窝/电视信号):

    • 原理: 仅测 1090 MHz 是不够的, 还需要验证传感器在不同频段(从几百 MHz 到数 GHz)的接收能力.
    • 操作: 利用位置已知且频率固定的 4G/5G 基站和广播电视塔作为信号源.
    • 验证逻辑:
      • 比如, 真正的室外节点应该能收到高频 5G 信号;
      • 如果节点自称在室外, 却只能收到穿透力强的低频信号(如 700 MHz), 而收不到高频信号(如 2.6 GHz), 系统就可以推断它其实被安装在室内或窗后.

(4) 众包模式的落地意义

这套机制如何反哺众包模式?

  • 独立验证(Independent Verification): 系统可以根据测量数据自动推断传感器是安装在"屋顶", "窗后"还是"室内", 从而独立验证节点运营者的声明是否属实.
  • 建立信任机制: 这是实现"可信众包网络"的关键, 使得付费用户可以放心地租用第三方节点, 促进频谱资源虚拟化市场的形成.
  • 无需人工干预: 整个过程是自动化的, 解决了大规模众包网络中无法人工维护的痛点.
